Are you looking for the right milling operations to get components with your desired shape and finish? If yes, then you have come to the right place. Here we’ll provide an in-depth analysis of almost 17 types of milling, discussing their working and uses. Also we’ll tell which factors you have to consider before choosing any milling type. So, keep reading!
فهم أساسيات عمليات الطحن

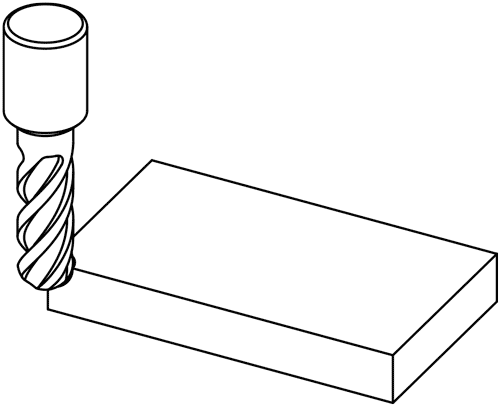

“"الطحن هو في الواقع نوع من التصنيع الطرحي حيث يقوم قاطع الطحن بإزالة المواد من قطعة العمل لتحقيق الشكل المطلوب."”
For your information, the first milling machine was invented by Eli Whitney in 1818 to manufacture rifles for the U.S. government. Well! The working principle of all types of milling machines is generally the same, with the cutter being rotated against the stationary or moving workpiece. Thus the material is removed layer by layer to shape it as you wish.
Common Types of Milling
Alright! There are different types of milling operations, each of which gives you a specific shape component. Here, I have categorized all based on their working operations and cutters. So, it doesn’t create a mess, and you easily understand all and choose one according to your needs.
صدقني! أسماء معظم أنواع الطحن واضحة، فهي توضح وظيفتها أو آلية عملها. هيا بنا نبدأ!
أنواع الطحن بناءً على القواطع والحركات

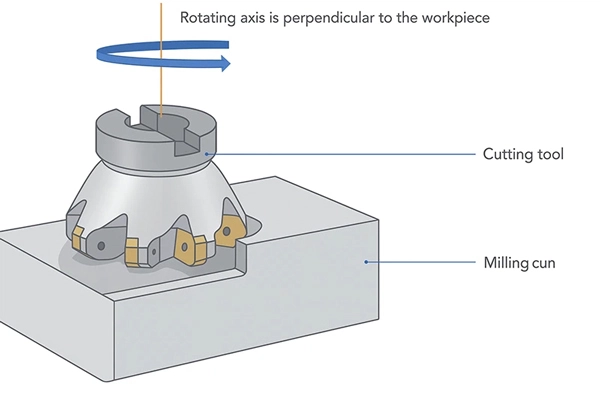

1. طحن الوجه
تُعد عملية طحن الأسطح عملية شائعة في الصناعات التحويلية، إذ تُستخدم لتنعيم الأسطح غير المستوية. هنا، تتحرك القاطعة في محور عمودي على قطعة العمل (سواءً ثابتة أو بطيئة الحركة). كما يمكنك التحكم في عمق ومعدل تغذية هذه القاطعة.
ونتيجة لذلك، عندما تدور القاطعة، تقوم أسنانها الحادة بإزالة مادة قطعة العمل من الطبقة العليا، وبالتالي إنتاج سطح مستو بكفاءة.

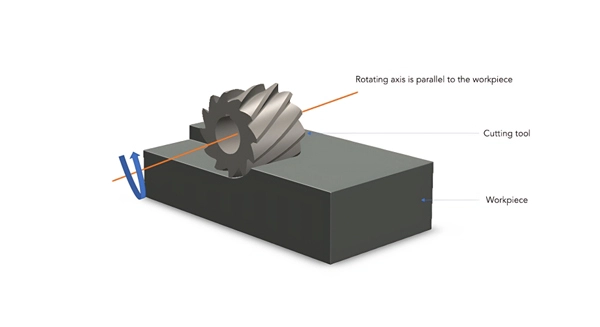

2. الطحن المحيطي (أو العادي)
Next, if we talk about the peripheral milling, then you can say it’s the opposite of the face milling. This is because, unlike face milling, here the cutter is placed in an axis parallel to the workpiece. As a result, when the cutter rotates, it would actually remove material from the sides or edges of the workpiece, not the top one. Okay!
وبالتالي، يمكننا القول أن عملية الطحن هذه هي الأفضل لصنع الأخاديد أو الفتحات على طول قطع العمل.
3. الطحن النهائي
يُعدّ التفريز الطرفي أكثر عمليات التفريز تنوعًا، إذ تحتوي القاطعة المستخدمة على حواف قطع على كلا الطرفين أو الجانبين. وبالتالي، يُمكن استخدامها لإنشاء جيوب أو فتحات أو حتى خطوط في قطع العمل. حسنًا! يُمكنك تخيّلها كآلة حفر، لكن الفرق هو أن آلة الحفر تقطع بشكل مستقيم للأسفل، ويمكنها القطع جانبيًا أيضًا.
4. طحن الكتف
في هذا النوع من قواطع الطحن، عادةً ما توضع عموديًا أو بزاوية طفيفة مقارنةً بقطعة العمل. وبالتالي، تتحرك أفقيًا بمحاذاة قطعة العمل، وكما يوحي اسمها، تُزال المادة من جوانب قطعة العمل (مثلاً، كتفها) لتكوين أسطح رأسية مستوية بزاوية 90 درجة.
5. الطحن الجانبي
يُشبه الطحن الجانبي الطحن الكتفي، حيث يُقطع كلاهما المواد من جوانب قطع العمل. لكن الفرق هنا هو أن الطحن الجانبي يهدف أساسًا إلى قطع المواد على طول الجوانب لعمل أخاديد أو شقوق أو تشكيل الحواف.

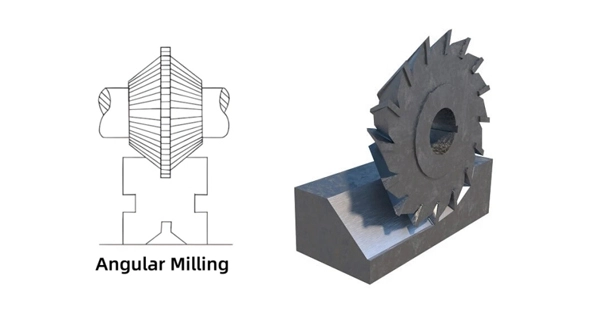

6. طحن الزاوية
On the other hand, in angle milling, you use the specialized milling cutters like tapered ones that are flare or cone-shaped but can be adjusted to the desired angle. So, here, you would actually place such a cutter at a specific angle relative to the workpiece ( not parallel, not perpendicular). So, when the cutter rotates, it would remove the material from the angled surface, thus used to create precise slanted, bevel, or chamfered edges.

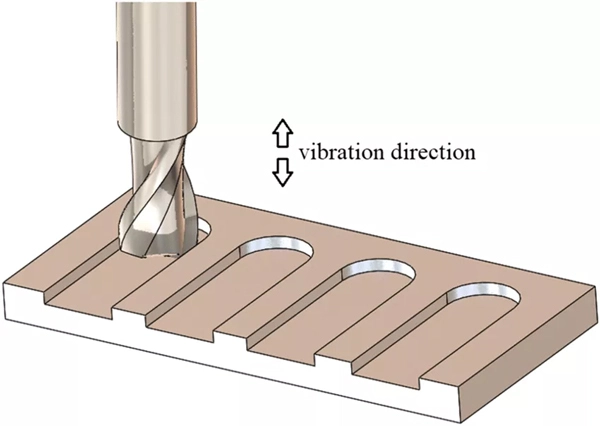

7. طحن الشقوق
كما يوحي الاسم، يمكنك استخدام عملية طحن الشقوق لحفر قناة بأي حجم في المادة، والتي تشبه الأخاديد أو الشقوق. يمكنك القيام بهذه المهمة باستخدام قاطع شقوق، يشبه شفرة المنشار الدائري، مما يسمح لك بقطع جوانب المادة من قطعة العمل.

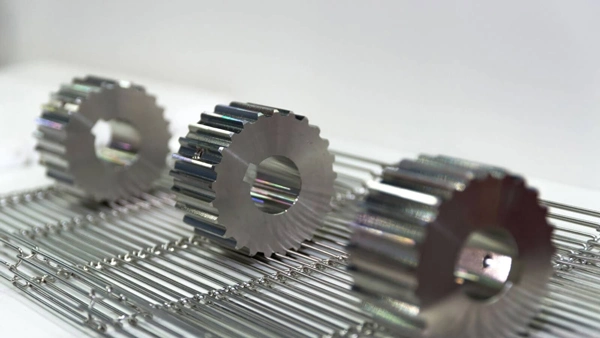

8. طحن القوالب
مقارنةً بالأنواع المذكورة سابقًا، في عملية الطحن بالقوالب، يُحدد شكل القاطع النمط المطلوب على قطعة العمل. فعندما يدور القاطع، ينحت شكله الدقيق على المادة. كما تعلم، يُعدّ الطحن بالقوالب أكثر تقنيات القطع شيوعًا في صناعات السيارات والفضاء وصناعة القوالب.

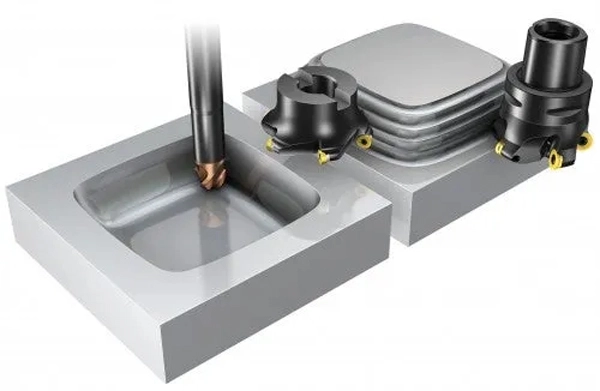

9. طحن الملف الشخصي
So, if you want to create complex shapes on your workpiece material, then profile milling would be your go-to. This is because it uses a tool that has multiple cutting edges, which can cut the material along the side or angle according to your desired pattern. Also it has a ball tip that moves around to smooth the surface.
وبالتالي، فإن عملية طحن الملفات الشخصية تعد خيارًا مثاليًا أو عمليًا لإنشاء قوالب أو أشياء أخرى ذات عمل أكثر تفصيلاً.
10. منشار الطحن (SAW)
Similarly, in saw milling, the cutter used is very large, thin, and has a lot of teeth just like a saw blade. Well! The blade can cut the material straight down vertically or rotate along the workpiece to create different types of precise cuts or grooves in the materials.

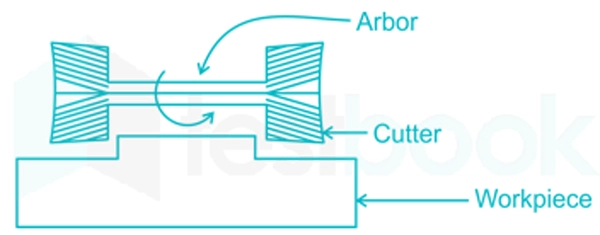

11. الطحن المتراكب
However, in straddle milling, there are actually two cutters that are attached to the same arbor on opposite sides of the workpiece. Thus owing to this setup, they have the capability to cut even two parallel surfaces at the same time while maintaining a uniform distance between them.
Types of Milling Based on Machine Operation
12. الطحن التقليدي
الطحن التقليدي، المعروف أيضًا باسم التفريز، هو في الواقع طريقة قطع تقليدية تُستخدم في الآلات القديمة. هنا، يدور القاطع في الاتجاه المعاكس لحركة مادة قطعة العمل.
حسناً! في البداية، تقطع بشكل طفيف، لكن مع مرور الوقت تصبح حادة وتقطع المواد السميكة لإنتاج لمسات نهائية ناعمة حتى في المواد الصلبة. مع ذلك، قد يؤدي هذا الكشط الحاد إلى تآكل القاطعة مع مرور الوقت.

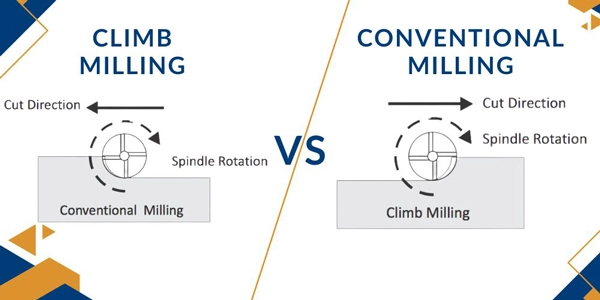

13. تسلق الطحن
On the other hand, climb milling ( down milling) is somehow a modern alternative to up milling that works totally opposite to conventional milling. For instance here the cutter moves in the same direction as the workpiece movement.
Thus, by the end material cutting becomes thinner, which reduces the heat or friction. This minimizes the chances of the cutter wearing out and produces even smoother finishes.
14. الطحن باستخدام الحاسب الآلي
الطحن باستخدام الحاسب الآلي (CNC) هو عملية حديثة تُستخدم فيها آلات يتم التحكم بها حاسوبيًا لإجراء عمليات القطع تلقائيًا. وبالتالي، ستحصل على مكونات معقدة عالية الدقة أو مُصممة بدقة، مما يُقلل من احتمالية حدوث أي خطأ بشري.
لعلمكم نحن في تصنيع HDC نقدم خدمات طحن CNC مخصصة باستخدام آلات رباعية وخماسية المحاور لمعالجة مهام التصنيع المعقدة بتشطيبات سطحية تتراوح بين 16 و125 ميكروبوصة. تواصل معنا اليوم للحصول على حلول طحن CNC فعّالة بأسعار مناسبة.
أنواع خاصة من الطحن
15. الطحن الجماعي
Just like its name, yes, in this milling type, there is actually a gang of cutters that are placed on the same arbor, each performing its own special task. Thus, I must say that this is the best if you want to get high productivity and save time, as it does multiple tasks simultaneously.
16. الطحن الدوار
كما هو الحال في الطحن الجماعي في الطحن الدوار، توجد عدة قواطع، جميعها متصلة بالطاولة الدوارة أو الرأس. هنا أيضًا، تدور قطعة العمل باستمرار بدلًا من الحركة الخطية، وبالتالي تزيل كل قاطعة المادة من مناطق مختلفة. لذا، تُعد هذه الطريقة مثالية للإنتاج الضخم لأنها توفر الوقت.

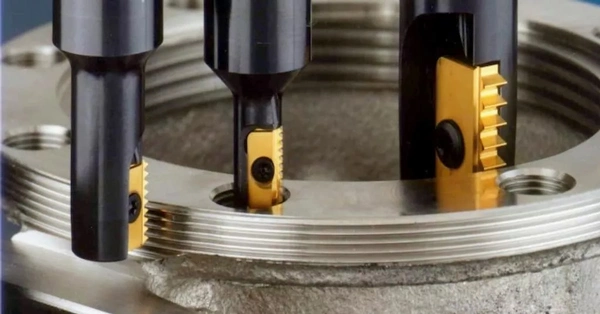

17. طحن الخيوط
وأخيرًا وليس آخرًا، تُستخدم عملية طحن الخيوط، كما يوحي اسمها، لإنشاء الخيوط (الخطوط الحلزونية الداخلية أو الخارجية) في قطعة العمل. ولهذا الغرض، تُستخدم القواطع الدوارة بدلًا من النقر، ما يؤدي إلى تحرك القاطعة بشكل دائري لأسفل، مما يُنتج خيوطًا كبيرة في قطعة العمل.
كيفية اختيار نوع الطحن المناسب؟
أنت الآن على دراية بجميع أنواع عمليات الطحن تقريبًا، أليس كذلك؟ لذا، إذا كنت ترغب في الاختيار بين أيٍّ من الأنواع المذكورة أعلاه، فعليك مراعاة بعض العوامل قبل اتخاذ القرار. لذا، لتسهيل الأمر عليك، سأناقش هذه العوامل هنا لتتمكن من اختيار ما يناسب احتياجاتك بشكل أفضل.
- نوع المادة: First of all, you should consider the properties of your workpiece material, like its hardness, toughness, or thermal conductivity. This is because all such properties actually influence a lot how easily material can be machined. For instance, if the material is hard like tool steel, then conventional milling would fail here.
- النهاية المطلوبة: بعد ذلك، عليك التوقف والتفكير في تشطيب السطح المطلوب للمادة المطلوبة. ذلك لأن كل عملية تُنتج سطحًا بمستويات خشونة مختلفة. انظر إلى الجدول أدناه!
طحن الوجه الطحن النهائي طحن الفتحات طحن الخيوط طحن الكتف طحن القوالب طحن الملف الشخصي خشونة نموذجية Ra (ميكرومتر) 0.8 – 3.2 0.8 – 6.3 1.6 – 6.3 1.6 – 3.2 1.6 – 3.2 0.8 – 3.2 0.8 – 3.2 - التعقيد الهندسي: علاوة على ذلك، ضع في اعتبارك أن عمليات الطحن لا تُنتج جميعها أشكالًا معقدة. على سبيل المثال، تُنتج تقنيات الطحن العادي والسطحي والفتحات أشكالًا أبسط. من ناحية أخرى، يُعدّ الطحن الطرفي أو اللولبي الأنسب لإنتاج أشكال معقدة بدقة.
- حجم الإنتاج: وبالمثل، إذا كان اهتمامك الرئيسي هو الإنتاج الضخم بمعدل أسرع، فإن استخدام ماكينات CNC أو الطحن الجماعي سيكون هو الخيار الأفضل.
- اختر القاطع المناسب: وأخيرًا، تجدر الإشارة إلى أن كل نوع من أنواع الطحن المذكورة أعلاه يُعطي أفضل النتائج مع نوع مُحدد من القواطع. على سبيل المثال؛;
- مطاحن الوجه للمسطحات المسطحة الكبيرة
- قواطع الفتحات على شكل حرف T للأخاديد
- مطاحن الخيوط للأجزاء الملولبة
- قواطع طرفية للجيوب والفتحات والخطوط العريضة
ملاحظات ختامية
From all the above discussions, we have concluded that there are various types of milling operations available, each producing specific shapes. However, before choosing any type, you should consider different factors like the type of material, the cutter, the desired finish, etc. In this way, you could get the best results that suit your project needs.
If you want customized CNC milling services for producing complex shapes required for your project, then look no further than HDC Manufacturing. We offer services for 50+ metals and plastics at affordable prices. So, contact us today.
