La tapa de válvulas es la cubierta que se sitúa sobre la culata y cierra la parte superior del motor. Aunque a simple vista parezca sencilla, su función va más allá de simplemente ocultar el sistema de válvulas. Mantiene el aceite del motor en el interior, evita la entrada de suciedad, ayuda a controlar el calor y las salpicaduras en la parte superior del motor y, en muchos motores modernos, también incorpora elementos adicionales como conductos de ventilación, puntos de fijación y deflectores integrados.
Para la mayoría de los compradores, lo fundamental es lo siguiente: una tapa de válvulas no es solo una pieza estética. Es un componente de sellado y alojamiento. Si está mal fabricada, el motor puede tener fugas de aceite, perder limpieza y generar problemas de mantenimiento que, aunque parezcan insignificantes al principio, se vuelven costosos a la larga.
Función de la tapa de válvulas: ¿Para qué sirve una tapa de válvulas?
La función principal de una tapa de válvulas es sellar. La parte superior del motor contiene piezas móviles que requieren lubricación constante. El aceite se salpica y circula continuamente en esta zona. La tapa de válvulas mantiene ese aceite dentro del motor, impidiendo que se escape al compartimento del motor.
La segunda función es la protección. El área bajo la tapa de válvulas contiene componentes importantes del motor, como árboles de levas, balancines y resortes de válvulas, según el diseño del motor. Estas piezas deben mantenerse limpias. La tapa de válvulas ayuda a impedir que el polvo, la humedad y otros contaminantes entren en ese espacio.
La tercera función es el soporte estructural y funcional. En muchos motores, la tapa de válvulas no es solo una carcasa hueca. Puede incluir deflectores de control de aceite, conductos de ventilación del cárter (PCV), orificios de llenado, áreas de montaje de bobinas, soportes para el cableado o elementos relacionados con sensores. Por eso, el diseño y el proceso de fabricación son más importantes de lo que muchos creen.
Ubicación de la tapa de válvulas: ¿Dónde se encuentra la tapa de válvulas en un motor?
La tapa de válvulas se monta directamente sobre la culata. En un motor en línea, suele haber una sola tapa de válvulas. En un motor en V, suele haber dos, una en cada bancada. Se ubica sobre las cámaras de combustión y sobre el tren de válvulas, lo que significa que opera en un entorno de alta temperatura y con ciclos de funcionamiento muy exigentes.
Esta ubicación explica por qué las tapas de válvulas deben ser dimensionalmente estables. El motor se calienta y se enfría repetidamente. Una pieza que se deforma, se agrieta o pierde capacidad de sellado con el tiempo generalmente comenzará a presentar fugas de aceite alrededor del riel de la junta, los pernos o las aberturas integradas.
Tapa de válvulas vs. Junta de la tapa de válvulas
Este es un punto común de confusión. La tapa de válvulas es el componente exterior rígido. La tapa de válvulas empaquetadora Es el elemento de sellado que se coloca entre la tapa y la culata.
Si la tapa de válvulas es la carcasa, la junta es la capa de sellado que garantiza la estanqueidad. Ambas son importantes. Una buena junta no puede compensar por completo una tapa deformada o mal mecanizada, y una buena tapa no puede sellar correctamente con una junta dañada o de mala calidad. Quienes compren tapas de válvulas siempre deben considerar la interfaz entre la tapa y la junta.
¿De qué materiales están hechas las tapas de las válvulas?
Los materiales más comunes para las tapas de válvulas son el plástico y el aluminio, aunque también se utilizan otras soluciones metálicas o compuestas dependiendo del motor y la aplicación.
Las tapas de válvulas de plástico se utilizan ampliamente en los vehículos modernos debido a su ligereza y bajo costo. Además, permiten integrar múltiples funciones en una sola pieza moldeada. Esto las hace atractivas para la producción en serie, donde el peso y la consolidación de piezas son factores importantes.
Tapas de válvulas de aluminio Son comunes en aplicaciones donde la resistencia, la rigidez, la resistencia al calor y la estabilidad dimensional a largo plazo son cruciales. Son especialmente relevantes en motores personalizados, aplicaciones de alto rendimiento, motores industriales y mejoras de posventa. En estos casos, una tapa de válvula metálica suele ofrecer mayor seguridad en la estabilidad y durabilidad de la brida.
Desde el punto de vista del comprador, la elección suele depender de la aplicación. Si el proyecto es sensible al costo y está optimizado para la producción en masa, el plástico puede ser apropiado. Si el proyecto requiere una pieza personalizada robusta con superficies de sellado estables y mayor resistencia estructural, una tapa de válvula metálica suele ser la mejor opción.

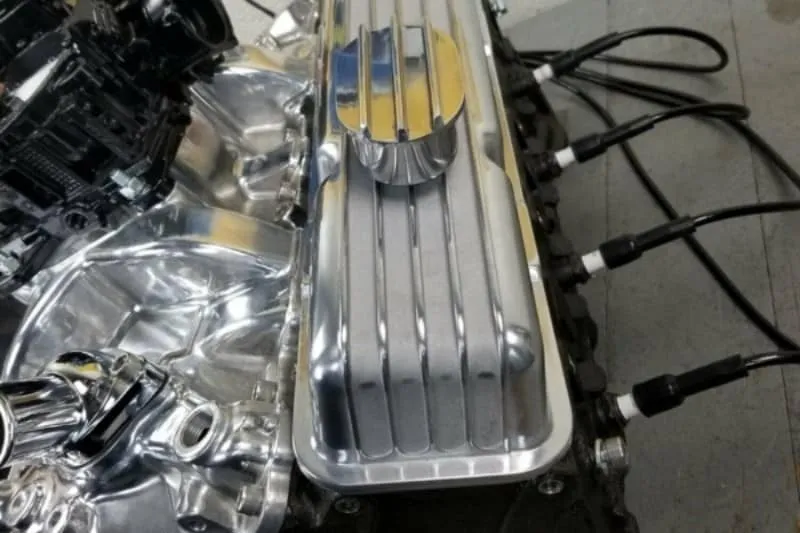

¿Por qué las tapas de válvulas de aluminio son tan comunes en los proyectos personalizados?
Cuando los compradores pasan de piezas estándar de producción masiva a componentes de motor personalizados, aluminio Se vuelve mucho más atractivo. Ofrece un buen equilibrio entre peso, resistencia, resistencia a la corrosión y maquinabilidad. Además, funciona muy bien con la fundición, lo cual es importante porque las tapas de válvulas suelen tener formas irregulares y características integradas que son difíciles de fabricar de manera eficiente con otros métodos.
Las tapas de válvulas de aluminio también facilitan el acabado visual para aplicaciones de posventa y de alta gama. Pero su mayor valor reside en su funcionalidad, no en su estética. Una tapa de válvulas de aluminio fundido puede diseñarse con nervaduras, salientes, orificios de llenado y deflectores, permitiendo a su vez un mecanizado preciso de las superficies de sellado.
Cómo se fabrica normalmente una tapa de válvulas
Para las tapas de válvulas metálicas, el método de fabricación más común es la fundición seguida del mecanizado CNC en las zonas críticas. Esta suele ser la solución más práctica, ya que la forma de una tapa de válvulas es mucho más compleja de lo que parece a simple vista.
No se trata simplemente de una caja con agujeros. A menudo incluye variaciones de volumen internas, guías para juntas, soportes para pernos, puntos de montaje, elementos de ventilación y limitaciones de forma según el compartimento del motor. La fundición produce estas características casi definitivas de forma eficiente. Posteriormente, se utiliza el mecanizado para dar el acabado final a las áreas que afectan directamente al ajuste y al sellado, como la superficie de la brida, los orificios para pernos y cualquier elemento de montaje de precisión.
Por eso, la fundición suele ser el mejor punto de partida para una tapa de válvulas metálica. Permite que el proceso sea económico a la vez que proporciona un control preciso donde es necesario.
¿Por qué las tapas de válvulas se fabrican principalmente mediante fundición?
Fundición Tiene sentido aplicarlo a las tapas de válvulas por tres razones prácticas.
En primer lugar, maneja bien la geometría. Las tapas de válvulas suelen tener superficies curvas, nervaduras de refuerzo, elementos de control de aceite y salientes integrados. La fundición produce estas formas de manera mucho más eficiente que el mecanizado a partir de material sólido.
En segundo lugar, reduce los residuos. Si se mecaniza una tapa de válvulas a partir de un bloque macizo, se elimina una gran cantidad de material para obtener la forma final. Esto funciona para piezas únicas o prototipos, pero se vuelve costoso rápidamente en la producción en serie.
En tercer lugar, la fundición se integra perfectamente con el acabado CNC. El cuerpo de la tapa se puede crear mediante fundición, y luego las superficies de sellado y los elementos clave se pueden mecanizar con mucha mayor precisión que si se intentara fundir todo con la tolerancia final. Para quien toma las decisiones, esta combinación suele ser la opción más equilibrada: primero, un moldeado eficiente; después, la precisión necesaria.

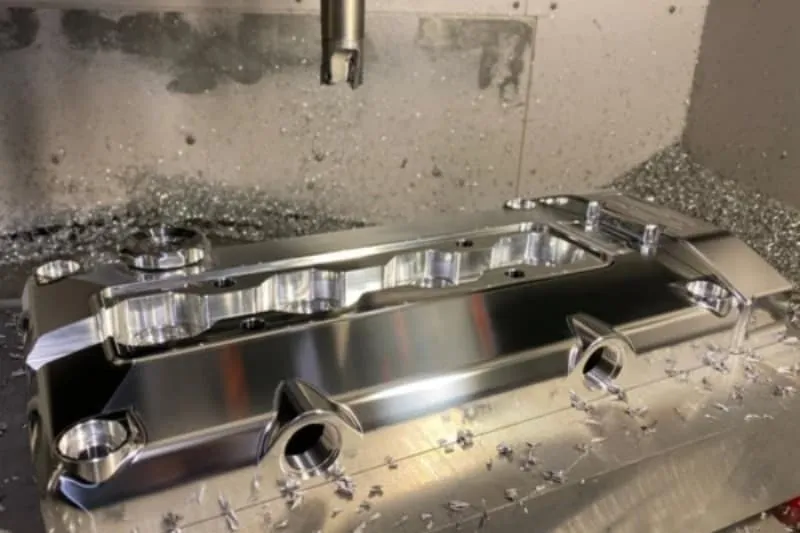

Fabricación de tapas de válvulas: Fundición y mecanizado CNC
Esta es la parte a la que muchos compradores deberían prestar más atención. Aunque la tapa de válvulas sea fundida, la pieza generalmente no está "terminada" hasta que se mecanizan las superficies funcionales.
El ejemplo más importante es el riel de la junta o la brida de sellado. Si esa superficie no es plana y estable, la tapa puede tener fugas. La precisión de los orificios para los pernos también es crucial, ya que una carga desigual puede deformar la tapa o comprimir la junta de forma irregular. Si el diseño incluye elementos de montaje para bobinas, soportes u otros accesorios, esas áreas también pueden requerir un mecanizado preciso.
Esto significa que la ruta de fabricación real a menudo no es solo "fundición". Es fundición más Mecanizado CNC. Los compradores que entienden esto suelen tomar mejores decisiones de abastecimiento porque dejan de evaluar la pieza únicamente por su apariencia y comienzan a evaluarla por su función.
Problemas comunes con las tapas de válvulas en servicio
La mayoría de la gente piensa primero en las fugas de aceite, y es comprensible. Las fugas son el problema más visible en la tapa de válvulas. Pero las causas reales son diversas.
A veces, la junta se deteriora con el tiempo y falla. A veces, la brida de la tapa se deforma. A veces, la carga de los pernos es irregular. En piezas de menor calidad, el problema puede deberse a un control dimensional deficiente, a la elección de un material inadecuado o a un mecanizado deficiente del riel de sellado.
En aplicaciones personalizadas y de alto rendimiento, el riesgo aumenta cuando la cubierta incluye características adicionales o una forma distinta al diseño original del fabricante. Por eso, la calidad de fabricación es fundamental. La cubierta debe cumplir más que una buena apariencia. Debe mantenerse plana, sellar herméticamente y funcionar en un entorno muy caliente, aceitoso y con vibraciones.
Qué deben comprobar los compradores antes de adquirir una tapa de válvulas.
Lo primero que hay que comprobar es el material. El comprador debe saber si la pieza debe ser de plástico, aluminio u otro material, según las necesidades reales del motor.
El segundo aspecto es el proceso de fabricación. Si la cubierta es metálica, la opción más práctica suele ser la fundición con mecanizado en las zonas funcionales. Esto debe quedar claro desde el principio.
El tercer aspecto es el control de la superficie de sellado. Pregunte cómo se fabrica y se termina la brida. Esto suele ser más importante que el aspecto de la carcasa exterior.
El cuarto aspecto es la integración de características. Si el diseño requiere conductos de ventilación, cuellos de llenado, soportes de montaje o deflectores, estas características deben considerarse en la etapa de diseño, ya que influyen considerablemente en las herramientas, el control de calidad y el precio.
El quinto es el contexto de aplicación. Una tapa de válvulas para una pieza de repuesto de motor estándar es diferente de una tapa de válvulas personalizada Para un motor modificado, un motor industrial o un programa de equipos especiales. El proveedor debe comprender esa diferencia.

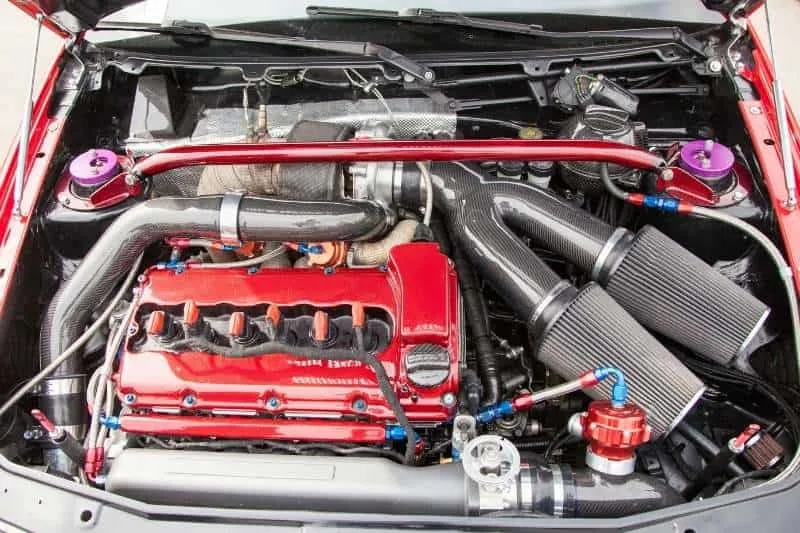

Cuándo tiene sentido una tapa de válvulas personalizada
A tapa de válvulas personalizada Tiene sentido cuando la pieza estándar no cumple con los requisitos de diseño, embalaje, marca o rendimiento del proyecto. Esto puede ocurrir en trabajos de personalización de automóviles, motores de alto rendimiento, equipos industriales, conversiones especiales de motores o programas de repuestos de marca.
En estos casos, el comprador suele necesitar algo más que una carcasa básica. Necesita una pieza que se ajuste correctamente a la culata, que admita las características integradas requeridas, que selle de forma fiable y que pueda fabricarse de forma repetida con una calidad constante. Por eso, el proceso de fabricación es tan importante. Una tapa de válvulas metálica fundida y mecanizada suele ser la solución más práctica cuando la resistencia, la geometría y el sellado son factores clave.
Dónde encaja HDC Manufacturing
En Fabricación de HDC, Como fabricantes de componentes metálicos, ofrecemos soluciones personalizadas para tapas de válvulas mediante un proceso de fundición y mecanizado. Para nuestros clientes, la ventaja es práctica: la fundición se utiliza para crear el cuerpo de forma eficiente, y el mecanizado CNC se emplea para controlar la brida de sellado, los orificios para los pernos y otras características funcionales importantes. Esto es fundamental, ya que una tapa de válvulas no se juzga únicamente por su forma, sino también por su correcto ajuste, su sellado uniforme y su funcionamiento fiable.
Preguntas frecuentes
¿Una tapa de válvulas es lo mismo que una tapa de balancines?
Sí. En muchos casos, los términos tapa de válvulas y tapa de balancines se utilizan para la misma pieza. Algunas regiones y catálogos de productos prefieren un nombre sobre el otro.
¿Por qué muchas tapas de válvulas metálicas se fabrican mediante fundición en lugar de mecanizarse a partir de un bloque sólido?
Porque el moldeo por fundición maneja la forma de manera más eficiente. Las tapas de válvulas suelen tener nervaduras, salientes y características integradas que son más fáciles y rentables de fabricar mediante fundición, para luego terminarlas con mecanizado CNC donde la precisión es fundamental.
¿Son mejores las tapas de válvulas de aluminio que las de plástico?
Aunque no siempre en todas las aplicaciones, las tapas de válvulas de aluminio suelen ser las preferidas en proyectos personalizados o de alto rendimiento porque son más rígidas, más resistentes al calor y más adecuadas para un proceso de fundición y mecanizado.
¿Puede una tapa de válvulas defectuosa provocar fugas de aceite incluso con una junta nueva?
Sí. Si la brida está deformada, los orificios son imprecisos o la superficie de sellado tiene un acabado deficiente, es posible que la junta no selle correctamente incluso cuando es nueva.
¿Cuál es el mayor error que cometen los compradores al adquirir tapas de válvulas?
Tratar la tapa de válvulas como una simple carcasa estética no es lo que parece. En realidad, se trata de un componente de sellado y alojamiento. La elección del material, la precisión de la brida y el proceso de fabricación son mucho más importantes que la mera apariencia.
Conclusión
Una tapa de válvulas es la cubierta superior de la culata. Mantiene el aceite en el interior, protege el tren de válvulas y, a menudo, soporta funciones adicionales del motor, como la ventilación y elementos de montaje. Para los compradores, este es el punto clave de decisión: no solo quién puede fabricar la forma, sino quién puede fabricar una tapa de válvulas que funcione de manera confiable en el servicio real del motor. En HDC podemos guiarle y ayudarle a mejorar Rendimiento del motor gracias a las tapas de válvulas de precisión mecanizadas por CNC. y responder a todas sus preguntas sobre el suministro de tapas de válvulas.
