Qu'est-ce que l'acier 4340 ?
L'acier 4340, un acier allié à haute résistance et ténacité, est réputé pour sa trempabilité, sa résistance et sa ténacité. Classé parmi les aciers Ni-Cr-Mo, il porte la désignation 4340 selon les normes AISI (American Iron and Steel Institute) et SAE (Society of Automotive Engineers). Sa forte teneur en nickel, chrome et molybdène lui confère d'excellentes propriétés mécaniques. L'acier 4340 est largement utilisé dans la fabrication de pièces ou de composants exigeant une résistance à la traction élevée, tels que les composants aérospatiaux, certaines pièces automobiles, ou encore les engrenages, les arbres et les éléments de structure. Il peut atteindre différents niveaux de dureté par traitement thermique et est généralement fourni trempé et revenu afin d'accroître sa résistance et sa ténacité. De plus, sa bonne résistance à la fatigue le rend particulièrement adapté aux applications exigeantes soumises à des charges cycliques.
Quels sont les inconvénients de l'acier 4340 ?
L'acier 4340 est mécaniquement résistant et possède d'excellentes propriétés. Cependant, il présente aussi quelques inconvénients. Tout d'abord, sa teneur élevée en éléments d'alliage, notamment en nickel, chrome et molybdène, augmente son coût, ce qui influe sur son prix et son accessibilité. De plus, le soudage de l'acier 4340 est complexe en raison de sa forte trempabilité. Il est donc nécessaire de le préchauffer et de procéder à un traitement thermique après soudage afin de minimiser les risques de fissuration. L'usinage présente également quelques difficultés, telles que l'usure des outils et des problèmes d'usinage, principalement dus aux éléments d'alliage. Il convient donc de choisir avec soin les paramètres de coupe et les outils. Par ailleurs, la résistance à la corrosion de l'acier 4340 n'est pas optimale, ce qui exige un entretien plus fréquent des surfaces peintes afin de prévenir la corrosion en milieu corrosif. Ce sont là quelques-unes des caractéristiques essentielles à prendre en compte pour analyser son applicabilité à différentes situations.
À quelle spécification l'acier 4340 fait-il référence ?
L'acier 4340 doit son nom au système de spécifications SAE (Society of Automotive Engineers) AISI (American Iron and Steel Institute). Dans ce système, le préfixe « 43 » désigne un acier au chrome-molybdène et les chiffres « 40 » indiquent la teneur approximative en carbone en centièmes de pour cent. Par conséquent, l’acier 4340 signifie un acier au chrome-molybdène avec une teneur en carbone d’environ 0,401 TP3T. Cette convention de dénomination fournit un moyen standardisé de classer et d'identifier différents types d'acier en fonction de leur composition chimique et de leurs propriétés mécaniques.
Quels sont les autres noms de l'acier 4340 ?
L'acier 4340, très apprécié pour sa haute résistance, sa ténacité et sa trempabilité, est connu sous différentes appellations selon les normes locales ou les usages industriels. Outre sa désignation AISI 4340, il est également appelé SAE 4340 dans les secteurs de l'automobile et de la mécanique. En Europe, il est symbolisé par la norme EN 1.6565. Ces différentes appellations servent à regrouper et à identifier cet acier allié au nickel-chrome-molybdène, principalement utilisé dans les secteurs de l'aérospatiale, de l'automobile et de la mécanique pour la fabrication de pièces aux propriétés mécaniques exceptionnelles.
Composition chimique de l'acier 4340
L'acier 4340 est classé comme acier faiblement allié, caractérisé par une trempabilité, une résistance, une ténacité, une résistance à la fatigue et une résistance au fluage élevées similaires à Acier 4140. Il est généralement utilisé pour les composants de machines des secteurs industriels soumis à une résistance à la traction plus élevée que l'acier 4140, tels que les broches, les engrenages, les broches, les accouplements, etc.
| Composant | Wt.% |
| Carbone (C) | 0,37 – 0,43 |
| Fer (Fe) | 95,195 – 96,33 |
| Chrome (Cr) | 0,70 – 0,90 |
| Manganèse (Mn) | 0,60 – 0,80 |
| Molybdène (Mo) | 0,20 – 0,30 |
| Nickel (Ni) | 1,65 – 2,0 |
| Phosphore (P) | 0,0 – 0,035 |
| Silicium (Si) | 0,15 – 0,30 |
| Soufre (S) | 0,0 – 0,04 |
L'influence de la composition élémentaire sur les performances de l'acier 4340
Les performances de l'acier 4340 sont étroitement liées à sa composition élémentaire. Le chrome améliore la trempabilité et la résistance à la corrosion, tandis que le molybdène lui confère résistance et tenue aux hautes températures. Le nickel affine le grain et contribue à améliorer la ténacité et la résistance aux chocs en créant des microstructures robustes lors de la trempe. La teneur en carbone influe également sur la dureté et la résistance ; elle doit donc être soigneusement contrôlée pour un équilibre optimal des propriétés. Le manganèse durcit l'acier et favorise l'obtention de grains de taille uniforme, ce qui accroît sa ténacité. Le silicium, quant à lui, désoxyde et affine le grain, tout en augmentant la résistance et la tenue à l'oxydation. L'ensemble de ces éléments confère à l'acier 4340 des propriétés qui le rendent adapté à de nombreuses applications dans les secteurs de l'aérospatiale, de l'automobile et de la construction mécanique.
Propriétés mécaniques de l'acier 4340
| Propriétés mécaniques | Métrique | Anglais |
| Résistance à la traction ultime | 1282 MPa | 185900 psi |
| Résistance à la traction | 862 MPa | 125000 psi |
| Allongement à la rupture | 12.2 % | 12.2 % |
| Réduction de la superficie | 36.3 % | 36.3 % |
| Dureté, Brinell | 363 | 363 |
| Dureté, Knoop | 392 | 392 |
| Dureté, Rockwell B | 100 | 100 |
| Dureté, Rockwell C | 40 | 40 |
| Dureté, Vickers | 384 | 384 |
| Module d'élasticité | 200 GPa | 29000 ksi |
| Module de masse | 159 GPa | 23100 ksi |
| Module de cisaillement | 78,0 GPa | 11300 ksi |
| Coefficient de Poisson | 0.29 | 0.29 |
| Usinabilité | 50 % | 50 % |
Propriétés physiques de l'acier 4340
| Propriétés physiques | Métrique | Anglais | commentaires |
| Densité | 7,85 g/cc | 0,284 lb/in² | |
| Propriétés électriques | |||
| Résistivité électrique | 0,0000248 ohm-cm | 0,0000248 ohm-cm | Température 20 °C/68,0 °F |
| 0,0000298 ohm-cm | 0,0000298 ohm-cm | Température 100 °C/212 °F | |
| 0,0000552 ohm-cm | 0,0000552 ohm-cm | Température 400 °C/752 °F | |
| 0,0000797 ohm-cm | 0,0000797 ohm-cm | Température 600 °C/1110 °F | |
| Propriétés thermiques | |||
| La capacité thermique spécifique | 0,475 J/g-°C | 0,114 BTU/lb-°F | Acier typique de la série 4000 |
| Conductivité thermique | 44,5 W/mK | 309 BTU-in/hr-ft²-°F | Acier typique |
Matériaux équivalents à l'acier 4340
| UE | FR | 34CrNiMo6 (1.6582) | ||
| Etats-Unis | – | 4340 | ||
| Allemagne | DIN,WNr | 34CrNiMo6 GS-34CrNiMo6V | ||
| Japon | JIS | SNCM447 | ||
| France | AFNOR | 35NCD6 | ||
| Angleterre | BS | 817M40 | ||
| Italie | Uni | 35CrNiMo6 35NiCrMo6KB | ||
| Chine | Go | 34CrNi3Mo 34CrNiMo ZG34CrNiMo | ||
| Suède | SS | 2541 | ||
| Pologne | PN | 34HNM | ||
| Tchéquie | CSN | 16342 16343 16444 | ||
| Russie | GOST | 36KH2N2MFA 38KH2N2MA 40KHN2MA | ||
| Inter | ISO | 36CrNiMo6 | ||
Quels sont les défis liés à la transformation de l'acier 4340 ?
L'usinage de l'acier 4340 est complexe en raison de sa trempabilité par ajout d'éléments d'alliage. L'usinabilité représente un autre défi, notamment à l'état trempé, car les éléments d'alliage augmentent l'usure des outils et la force de coupe. Le soudage est une application délicate du fait des risques de fissuration ; un traitement thermique avant soudage, un traitement thermique après soudage et une attention particulière aux paramètres sont donc indispensables. Le réglage du traitement thermique doit être contrôlé avec précision afin de prévenir toute déformation et d'obtenir les propriétés requises. Les déformations sont inévitables lors de la transformation, ce qui implique que les fournisseurs doivent mettre en place des dispositifs de fixation et des procédés de relaxation des contraintes. Malgré ces difficultés, des techniques sophistiquées et un contrôle rigoureux permettent de produire des composants de haute qualité et à haute performance, exploitant les propriétés mécaniques uniques de l'acier 4340.
Applications de l'acier 4340
Automobile:
- L'acier 4340 améliore les composants automobiles tels que entretoises de roue, adaptateurs, couvercles de soupapes, et jauges, garantissant une durabilité et des performances optimales.
Aérospatial:
- Dans l'aérospatiale, l'acier 4340 est crucial pour collecteurs d'échappement, roues à aubes, raccords de tuyauterie, et corps de vannes, offrant de la solidité dans des conditions de vol exigeantes.
Composants médicaux :
- Connu pour sa précision, l'acier 4340 est utilisé en médecine composants de précision et boîtiers d'alimentation des capteurs, garantissant la précision des équipements de soins de santé.
Produits personnalisés :
- L'acier 4340 polyvalent est idéal pour les produits personnalisés tels que charnières de piano, charnières à balles, et pièces BMX personnalisées, offrant force et flexibilité.
Moto:

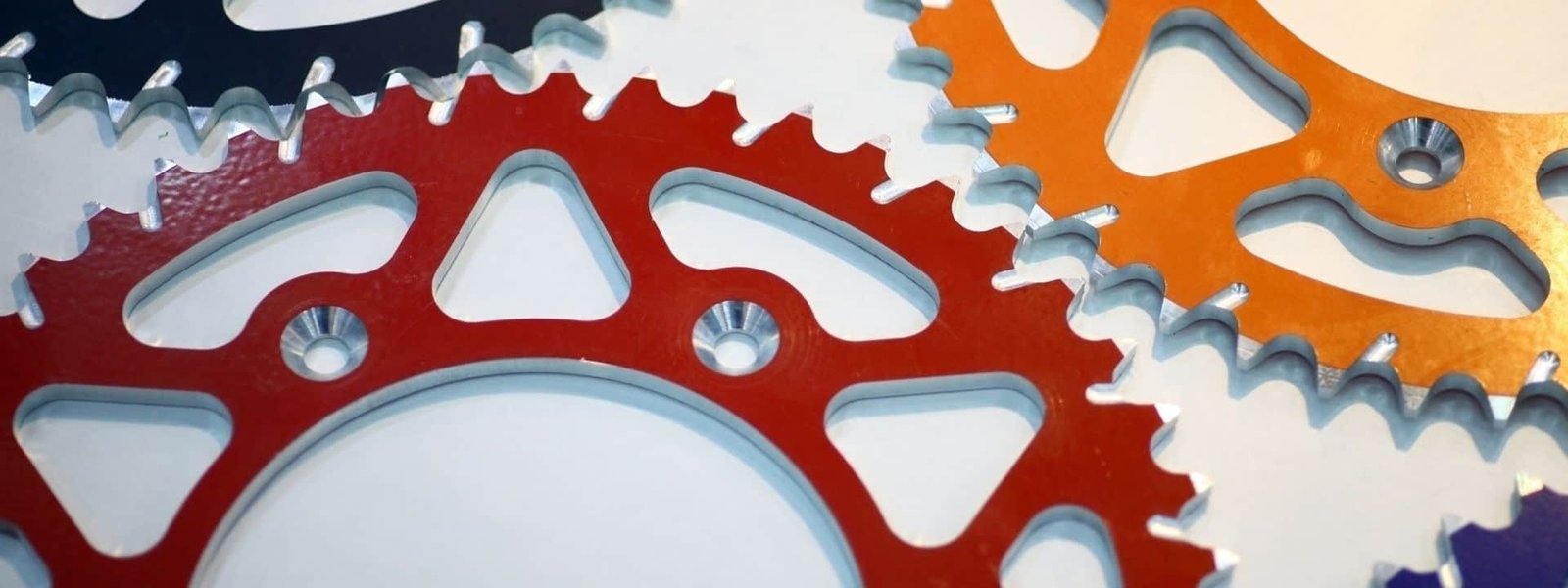

- L'acier 4340 contribue à la résistance et à la résilience des composants de moto comme pignons, roues, protections de radiateur, et repose-pieds.
Bande-annonce:

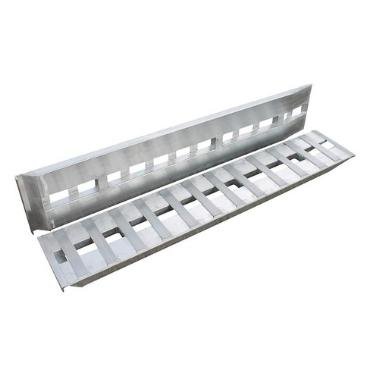

- L'acier 4340 robuste est essentiel dans les remorques, utilisées dans coupleurs, boules d'attelage, crochets d'attelage, crics de remorque, et rampes pour la fiabilité et la sécurité.
Vélo:
- Appliqué dans les composants de vélo comme tiges, plateaux, moyeux, pédales, et pédaliersL'acier 4340 offre résistance et durabilité.
Kart :
- L'acier 4340 joue un rôle essentiel dans les composants de karting, notamment pignons, rondelles, entretoises, roulements, volants, et jantes, garantissant des performances élevées.
