Lorsque vous observez une pièce métallique dans une machine, une automobile ou même un appareil électroménager, vous ne vous préoccupez généralement pas de son processus de fabrication. Pourtant, ce processus est essentiel. Il influe sur la résistance, le coût, les déchets et les performances. Ce guide vous expliquera le fonctionnement de la métallurgie des poudres et ses avantages et inconvénients par rapport à la fonderie ou au forgeage, de manière simple et accessible.
Qu'est-ce que la métallurgie des poudres ?
Source: Métallurgie des poudres bleues
Il s'agit d'un procédé de fabrication de métaux utilisant des poudres métalliques à grains fins plutôt que du métal en fusion. La poudre métallique est comprimée dans un moule précis puis chauffée de manière à agglomérer les particules. Ce chauffage s'effectue à des températures inférieures au point de fusion du métal.
Imaginez que c'est la construction d'un château de sable. On ne fait pas fondre le sable. On lui donne une forme et on le laisse durcir. La métallurgie des poudres est similaire, mais le métal et la précision sont bien meilleurs.
Ce procédé permet de réaliser des pièces composites de haute précision. De plus, sa faible consommation de matériaux le rend efficace et économique pour de nombreuses applications.
Types de procédés de métallurgie des poudres
Bien que le concept général, qui consiste à chauffer de la poussière métallique, reste inchangé, nous appliquons différentes recettes en fonction de nos propres besoins.
Presse conventionnelle et frittage
C'est le procédé de base de l'industrie. On introduit de la poudre métallique, qu'on presse dans un moule rigide (une matrice), puis on la comprime à l'aide d'une énorme presse hydraulique. Une fois la pièce crue et solide obtenue, on la passe dans un four. Ce procédé est idéal pour produire rapidement des milliers d'engrenages et de bagues.
Moulage par injection de métal (MIM)
On mélange de la poudre de métal avec une colle plastique jusqu'à obtenir une consistance semblable à de la pâte à modeler ou du dentifrice. On verse ensuite ce mélange dans un moule, comme pour les jouets en plastique. La colle est ensuite rincée et le métal est chauffé. C'est ainsi que l'on obtient des formes incroyablement complexes, comme les petits composants de votre smartphone.
Pressage isostatique
Il ne suffit pas toujours de presser la poudre par le haut et par le bas. On place ici la poudre dans un sac très souple que l'on immerge sous haute pression d'eau ou de gaz. Ce procédé agit simultanément sur le métal dans toutes les directions, laissant une couche très dense et homogène.
Fabrication additive (impression 3D)
Un avenir de haute technologie. Un ordinateur est utilisé pour diriger un faisceau laser ou électronique sur un lit de poudre métallique. Le procédé consiste à fondre la poudre en une fine pellicule de métal solide, puis à appliquer une seconde couche par-dessus grâce au laser. Il permet de créer des formes impossibles à réaliser par perçage ou moulage.
Matières premières utilisées en métallurgie des poudres
On ne peut pas utiliser n'importe quelle farine. Notre recette exige une farine de haute qualité. Les ingrédients courants comprennent :
- Fer et acier : Il est utilisé dans les engrenages et comme pièce détachée des automobiles.
- Aluminium: Le choix idéal pour les pièces légères.
- Cuivre et bronze : Ce sont les meilleurs pour une utilisation dans les roulements, car ils sont capables d'absorber l'huile.
- Titane: Aérospatiale et implants médicaux.
- Métaux réfractaires : Des alliages tels que le tungstène, qui possèdent des points de fusion à très haute température.

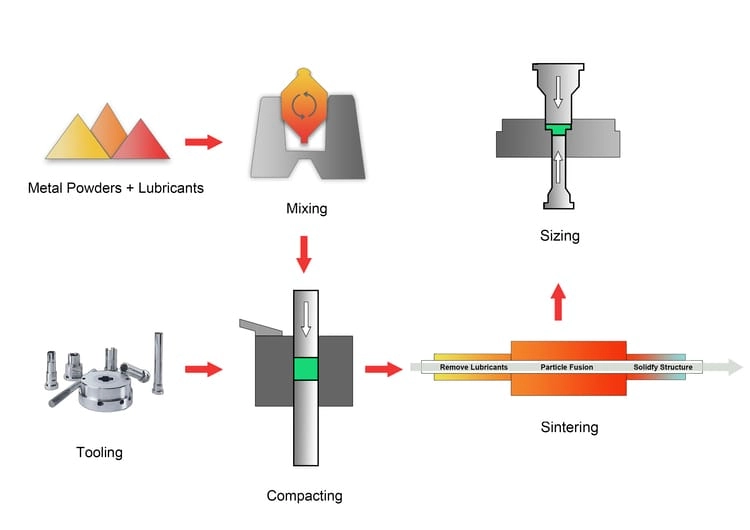

Fonctionnement de la métallurgie des poudres (étape par étape)
La production d'une pièce par PM suit son propre rythme. Voici le détail :
Production Poder
Pour commencer, le métal solide est transformé en poudre. Le procédé le plus courant est l'atomisation, qui consiste à pulvériser du métal en fusion à l'aide d'une buse sous pression d'air ou d'eau. Lorsque les gouttelettes deviennent plus petites, elles sont refroidies pour former de minuscules sphères.
Mélange et brassage
Nous n'utilisons pas un seul type de poudre. Différents métaux et lubrifiants sont combinés afin de garantir que la pièce finale possède la résistance appropriée et qu'elle n'adhère pas au moule.
Compactage
On presse la poudre dans une sorte de moule et on la comprime sous une pression énorme. À ce stade, cette partie est appelée « compact vert ». Elle ressemble à la précédente, mais elle est faite d'un matériau plus dur ; on peut la casser avec les doigts.
Frittage
Voici l'étape cruciale. Le compact vert est placé dans un four à haute température, légèrement inférieure à son point de fusion. Les atomes de métal sont alors agités et liés entre eux, transformant la poudre fragile en un métal solide et résistant.
Opérations secondaires
Dans certains cas, nous apportons des finitions. Cela peut impliquer une “ infiltration ” (remplissage des pores avec d'autres métaux) ou un chauffage pour le rendre encore plus dur.
Métallurgie des poudres vs fonderie vs forgeage
Qu'est-ce que le casting ?
Le moulage est l'une des méthodes de fabrication les plus anciennes. Le métal est fondu jusqu'à l'état liquide, puis versé dans un moule creux. Dès qu'il refroidit et durcit, la pièce est révélée en brisant le moule. Cette technique convient parfaitement aux grandes pièces comme les blocs-moteurs, mais elle peut engendrer des bulles d'air ou des imperfections.
Qu'est-ce que le forgeage ?
Le forgeage repose entièrement sur la force brute. On prend un morceau de métal dur, qu'on chauffe jusqu'à ce qu'il soit malléable (mais non liquide), puis on le martèle ou on le presse pour lui donner sa forme. C'est un peu comme modeler de la pâte à modeler, en beaucoup plus chaud et lourd. Le forgeage confère aux pièces une résistance quasi illimitée, ce qui explique son utilisation pour des objets comme les vilebrequins et les outils à main.
| Fonctionnalité | Métallurgie des poudres | Fonderie | Forgeage |
| Déchets de matériaux | Très faible (presque nul) | Modéré (Démolition des portes/montées) | Énorme |
| Complexité | Élevé (Idéal pour les petites pièces complexes) | Très élevé (Idéal pour les grandes pièces et les pièces creuses) | Bas (Réduit à des formes plus élémentaires) |
| Force | Bon/Uniforme | Variable (Peut contenir des bulles d'air) | Le plus élevé (Structure à grains moyens) |
| Finition de surface | Lisse (Prêt à l'emploi) | Ponçage grossier/polissage (Nécessite un ponçage et un polissage) | Modéré (Nécessite fréquemment un usinage) |
| Précision | Excellent | Équitable | Modéré |
| Coût de l'outillage | Élevé (Matrices coûteuses) | Modéré (le coût des moisissures est très variable) | Haute performance (équipement lourd) |
| Vitesse de production | Très rapide (production de masse) | Lent (En attendant que le métal refroidisse) | Modéré |
| Fonctionnalité spéciale | Autolubrifiant (Peut contenir de l'huile) | Taille polyvalente | Durabilité extrême |
Avantages de la métallurgie des poudres par rapport à la fonderie et au forgeage
Pourquoi les ingénieurs choisissent-ils la poudre plutôt que le métal liquide ou les marteaux ? Voici les principaux avantages :
- Zéro déchet (fabrication verte) : Il est toujours nécessaire d'usiner la pièce lors du forgeage ou du moulage, c'est-à-dire d'enlever des copeaux de métal pour lui donner la forme voulue. Ces copeaux sont gaspillés. En métallurgie des poudres, nous utilisons près de 97 % de la poudre brute. Ce procédé est plus respectueux de l'environnement et moins coûteux à produire.
- Lissage unique des matériaux : Certains métaux sont comme l'huile et l'eau : ils ne se mélangent pas lors de la fusion. Mais sous forme de poudre, on peut les homogénéiser. On peut incorporer des métaux à des céramiques, ou même combiner deux métaux aux points de fusion très différents pour former un superalliage.
- Contrôle de la porosité : C'est un atout majeur de la PM. Il est possible de contrôler la quantité de microbulles d'air résiduelles dans le métal. En éliminant ces petits pores, on peut imprégner la zone d'huile. On obtient ainsi un palier autolubrifiant qui restera lubrifié pendant des années sans intervention.
- Cohérence: Grâce à une automatisation et une précision accrues, la première pièce et la millionième seront identiques. Ce degré de répétabilité est essentiel pour des secteurs comme l'industrie automobile.
Inconvénients de la métallurgie des poudres
Aucun processus n'est parfait. Voici pourquoi nous n'utilisons pas la gestion de projet partout :
- Limites de taille : La poudre métallique est extrêmement difficile à comprimer. Il faudrait une presse de la taille d'un gratte-ciel pour fabriquer une pièce de la taille d'un bloc moteur de voiture. C'est pourquoi la plupart des pièces en métallurgie des poudres sont petites ; elles pèsent généralement moins de 2,3 kg.
- Coût de l'outillage : Les matrices (moules) utilisées pour comprimer la poudre sont fabriquées dans des matériaux très durs et coûteux. En raison de ce coût initial élevé, la métallurgie des poudres n'est rentable que pour la production de milliers de pièces. Elle n'est pas adaptée à la fabrication d'une ou deux pièces seulement.
- Limites de force : Les pièces fabriquées par métallurgie des poudres sont robustes, mais elles ne subissent pas les déformations dues au grain comme les pièces forgées. Le forgeage est le maître incontesté de la résistance, mais pour les applications soumises à des contraintes extrêmes, comme la tête d'un marteau ou l'arbre de transmission d'un char, il reste la référence absolue en matière de robustesse.
Applications de la métallurgie des poudres
Vous êtes entouré(e) chaque jour de pièces PM ! Voici où elles se cachent :
- Voitures : Les voitures sont équipées d'un moteur puissant, de bielles et d'engrenages de distribution. Même les plaquettes de frein métalliques qui permettent de s'arrêter sont généralement fabriquées à l'aide de techniques de métallurgie des poudres.
- Maison et cuisine : Examinez votre perceuse. Le problème de vitesse et de chaleur des engrenages internes est presque certainement dû aux produits PM. Même certains des couteaux de cuisine les plus chers utilisent de l'acier fritté pour prolonger la durée de vie du tranchant.
- Médecine: La métallurgie des poudres est utilisée par les chirurgiens pour fabriquer des pièces biocompatibles. Si les prothèses de hanche en titane sont souvent fabriquées de cette manière, ou si des implants dentaires peuvent l'être également, c'est parce que le métal peut être conçu avec une légère porosité, permettant ainsi à l'os de se développer autour du métal et de le fixer.
- Technologie: Le petit moteur vibrant de votre téléphone, qui vous donne l'impression qu'il vibre dans votre poche, utilise des masselottes en PM haute densité. Les poudres de cuivre sont également couramment utilisées pour fabriquer des dissipateurs thermiques qui empêchent la surchauffe du processeur de votre ordinateur.
Quand utiliser la métallurgie des poudres plutôt que le moulage ou le forgeage
Le choix de la méthode appropriée est comparable au choix de l'outil approprié pour une tâche donnée. Utilisez la maintenance préventive si :
- La haute précision est essentielle : Dans le cas où votre pièce doit avoir une épaisseur de quelques microns seulement par rapport à un cheveu humain et qu'aucun ponçage ou découpe supplémentaire ne soit nécessaire.
- Volume massif : Si vous avez besoin de produire entre 50 000 et 100 000 unités, plus la machine tourne à grande vitesse, moins chaque pièce coûte cher.
- Géométrie complexe : Si votre composant comporte des trous ou des angles particuliers sur ses engrenages internes, ce qui serait un véritable cauchemar à usiner dans un bloc massif.
- Matériaux durs : Lorsqu'il s'agit de matériaux durs comme le tungstène (dont le point de fusion est si élevé qu'il ferait fondre la plupart des moules de fonderie).
Tendances futures en métallurgie des poudres
Quel est l'avenir de ce secteur ?
- Impression 3D métal à grande échelle : L'impression 3D est actuellement peu développée. Cependant, grâce à une nouvelle technologie appelée projection de liant, il est désormais possible d'imprimer simultanément des dizaines de composants métalliques, ce qui ouvre de nouvelles perspectives pour la fabrication additive et la conception 3D.
- Poudres intelligentes : Des scientifiques mettent au point des poudres capables de détecter les contraintes. Imaginons qu'un pont ou un élément d'avion en métal puisse communiquer avec un ordinateur lorsqu'il est sur le point de se fissurer, avant même que la rupture ne survienne.
- Durabilité: La fusion du pétrole brut consomme également moins d'énergie que la fusion du pétrole brut liquide, et par conséquent, de plus en plus d'entreprises se tournent vers cette technologie afin d'atteindre leurs objectifs de neutralité carbone.
Conclusion
La métallurgie des poudres est un véritable secret de l'ingénierie moderne. Elle représente la transition entre le monde ancestral et de haute technologie du travail des métaux et ses applications modernes. Grâce à la réduction du métal en poudre et à sa reconstitution à l'état solide, nous pouvons désormais fabriquer des machines plus performantes, plus écologiques et plus complexes qu'auparavant.
Chez HDC, nous sommes leaders dans ces technologies de fabrication. Que vous ayez besoin d'une pièce automobile supplémentaire ou d'un appareil technologique ultra-sensible, notre équipe spécialisée est toujours disponible pour étudier avec vous les solutions les plus économiques et durables.
Nous vous invitons à nous contacter pour devenir notre nouveau client. Parlons de la manière dont nous pouvons concrétiser votre prochain projet ambitieux avec précision et souci du détail. Appelez HDC dès maintenant pour obtenir un devis gratuit.
FAQ
La métallurgie des poudres est-elle plus résistante que la fonderie ?
En général, oui. Les pièces PM sont également plus uniformes et comportent moins de trous internes que les pièces moulées, mais elles ont tendance à être plus fragiles que les pièces forgées.
Quel est le métal le plus couramment utilisé en métallurgie des poudres ?
Les plus courants sont le fer et les alliages de fer, car ils sont bon marché et très performants dans les applications automobiles et industrielles.
La métallurgie des poudres peut-elle remplacer le forgeage ?
Dans certains cas, oui ! Notamment pour les petites pièces complexes où le frittage-forgeage (procédé hybride) offre une résistance suffisante et où le forgeage traditionnel…
La métallurgie des poudres est-elle coûteuse ?
Pour de petites quantités, oui, car les moules sont coûteux. C'est cependant la solution la plus économique pour la production en grande série, car elle ne nécessite ni main-d'œuvre ni usinage supplémentaires.
La métallurgie des poudres rouille-t-elle ?
Comme pour tout métal, tout dépend du matériau. La poudre d'acier inoxydable ne rouille pas. Dans le cas du fer, un plaquage ou un revêtement peut être nécessaire.
