Quand on parle de “ moulage au sable ”, cela paraît simple : du métal coulé dans un moule en sable. Mais en réalité, le sable de moulage n'est pas qu'un simple sable. C'est un matériau de moule spécialement conçu, qui influence considérablement les aspects importants pour la suite : l'état de surface, la stabilité dimensionnelle, le risque de défauts et le niveau d'usinage nécessaire pour obtenir la pièce conforme au plan.
Si vous avez déjà reçu une pièce moulée d'apparence correcte mais mal usinée, présentant une porosité inattendue (en réalité des inclusions de sable ou des brûlures), ou nécessitant un enlèvement de matière supplémentaire pour nettoyer les surfaces, le système de sablage était souvent en cause. Cet article explique le sable de fonderie de manière pratique : sa nature, les différents types existants, les propriétés les plus importantes et l'influence du choix du sable sur le temps d'usinage et le coût total.
Qu'est-ce que le sable de fonderie ?

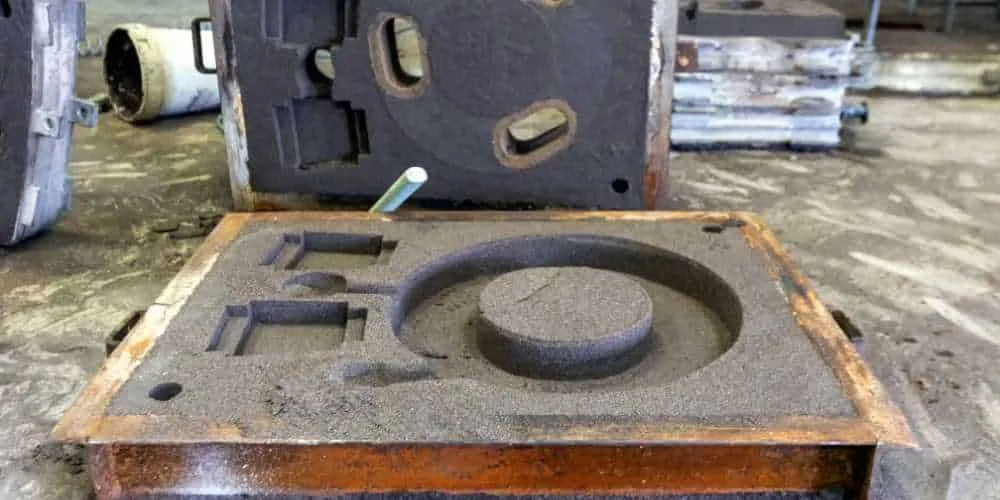

Le sable de fonderie est le matériau granulaire utilisé pour fabriquer la cavité du moule qui donnera sa forme à la pièce métallique. Lors de la production, le sable est mélangé à un liant pour créer un moule capable de conserver sa forme, de permettre l'évacuation des gaz et de résister à la température du métal en fusion suffisamment longtemps pour sa solidification. Après la coulée et le refroidissement, le moule est cassé pour démouler la pièce, et le sable est généralement récupéré en partie et réutilisé.
Cette précision “ généralement recyclé ” est importante : la plupart des fonderies utilisent un système de sable contrôlé, et non un sable à usage unique. Par conséquent, la constance des propriétés du sable et la maîtrise du recyclage sont souvent aussi importantes que le type de sable lui-même.
Pourquoi le sable est si important pour la finition de surface et l'usinage
Le sable influence votre rôle de deux manières évidentes :texture de surface et variation dimensionnelle— et de manière moins évidente, notamment en termes d'usure des outils, d'efforts de nettoyage et de risques de défauts. Un sable plus grossier a tendance à produire des surfaces plus rugueuses, ce qui peut nécessiter davantage d'usinage ou de meulage pour les nettoyer. Un sable plus fin peut améliorer la finition de surface, mais il peut aussi réduire la perméabilité et augmenter les défauts liés aux gaz si le système n'est pas correctement réglé.
Du point de vue de l'usinage, les problèmes liés au sable se manifestent par des surfaces difficiles à nettoyer, des déchirures localisées, une usure des outils (surtout en présence de brûlures ou d'inclusions) et une surépaisseur irrégulière. Un système de sablage bien maîtrisé permet généralement d'obtenir des pièces moulées plus faciles à fixer et à usiner, avec moins d'imprévus lors de la coupe.
Principaux types de sable de fonderie utilisés en moulage au sable
La plupart des acheteurs entendront le sable décrit de deux manières : par le sable de base (le minéral) et par le système de reliure (comment le moule est maintenu en place).
Types de sable de base (le minéral)
Le sable de silice est le sable de base le plus couramment utilisé en fonderie en sable, car il est largement disponible et économique. Pour des exigences plus strictes (températures plus élevées, réactivité réduite ou meilleure qualité de surface), les fonderies peuvent utiliser des sables spéciaux comme le chromite, le zircon ou l'olivine, en fonction de l'alliage, de la géométrie de la pièce moulée et de la sensibilité aux défauts. Le choix du sable de base influe sur la réfractarité (résistance à la chaleur), le comportement thermique et la probabilité de réactions à l'interface métal-moule.
Systèmes de liants (comment le moule est fabriqué)
On rencontre fréquemment du sable vert (argile + eau), des sables liés à la résine (couramment utilisés pour les moules et noyaux sans cuisson) et d'autres systèmes chimiques destinés à répondre à des objectifs de performance spécifiques. Le choix du liant influence fortement la résistance du moule, la production de gaz, la démoulage (la facilité avec laquelle le sable se détache après la coulée) et le risque de défauts tels que les soufflures, les brûlures ou les inclusions de sable.
Les propriétés du sable qui déterminent réellement vos résultats
On parle souvent de “ qualité du sable ”, mais ce qu'on entend en réalité, c'est une poignée de caractéristiques mesurables qui déterminent les performances lors du moulage, du coulage et du démoulage.
granulométrie et distribution Ce sont les plus gros grains. Un sable fin offre généralement une meilleure finition de surface et des détails plus précis, tandis qu'un sable plus grossier améliore la perméabilité et réduit les risques de piégeage des gaz. Mais il ne s'agit pas seulement d'opposer fin et grossier : la distribution granulométrique est également importante, car elle influe sur la densité du tassement et sur l'évacuation des gaz.
Perméabilité C'est important car le métal en fusion produit des gaz, et les liants peuvent également en générer. Si le moule ne peut pas respirer, des défauts gazeux ou des imperfections de surface risquent d'apparaître. Force C'est important car le moule doit conserver sa forme malgré la pression et les turbulences du métal ; trop faible, et vous risquez l'érosion et les inclusions, trop fort, et vous risquez de créer des problèmes de démoulage et une sensibilité aux fissures. Teneur en humidité et en liant C’est important car leur force et leur production de gaz varient — souvent rapidement et de manière imprévisible si elles ne sont pas contrôlées.
Et puis il y a réfractarité et comportement thermique. Le sable doit résister aux hautes températures sans réagir, sans se fritter excessivement ni permettre la pénétration du métal. Son comportement thermique influe également sur les défauts tels que les veinures et les lignes de surface liées à la dilatation. Enfin, niveau de récupération et contamination L'importance du sable réutilisé est souvent sous-estimée. Il peut contenir des fines, des résidus de liant dégradés et présenter des variations d'humidité, autant d'éléments susceptibles d'entraîner des défauts de fabrication si le système n'est pas surveillé.
Carte rapide reliant la propriété au résultat (Pourquoi vous voyez ce que vous voyez)
| Facteur sable | Ce que cela change | Ce que vous remarquez sur les parties |
| Taille des grains | texture de surface, détails | rugosité vs finition plus lisse |
| Perméabilité | fuite de gaz | coups, piqûres, imperfections de surface |
| Résistance du moule | résistance à l'érosion, maintien dimensionnel | Inclusions de sable, dommages aux bords, variation |
| Liant/humidité | force + génération de gaz | surface irrégulière, défauts gazeux |
| Résistance | réaction métal-moule | brûlure, pénétration, nettoyage difficile |
| Reprenez le contrôle | cohérence | stabilité (ou instabilité) d'un lot à l'autre |
C’est pourquoi une “ bonne pièce moulée ” est souvent le résultat d’un système de sable stable, et non pas simplement d’une bonne coulée.
Les sables communs Défauts de moulage et ce qu'ils signifient généralement
De nombreux défauts qui ressemblent à des “ problèmes de métal ” sont en réalité des problèmes liés au système de sable, ou à l'interaction du sable avec le métal et les conditions de coulée.
Brûlure et pénétration Ces problèmes sont fréquents car ils créent des couches dures et fusionnées qui augmentent l'effort de meulage et d'usinage. Ils sont souvent liés à la réfractarité du sable, au comportement du liant, à la température du moule et aux points chauds locaux. Inclusions de sable Ces défauts se produisent lorsque du sable se détache et se retrouve piégé dans le métal ; on les découvre souvent lors de l’usinage, lorsqu’une cavité se forme ou que la surface se déchire de manière imprévisible. Ils sont généralement liés à la résistance du moule, à la résistance à l’érosion, aux turbulences du système d’alimentation et à la qualité du noyau.
lignes de surface liées aux veinures et à l'expansion Ces phénomènes sont souvent liés au comportement de dilatation thermique, notamment dans les alliages et les géométries sensibles. Érosion et croûtes peut indiquer des surfaces de moule fragiles, un compactage insuffisant ou des voies d'écoulement agressives. défauts de gaz peuvent apparaître lorsque la perméabilité est faible ou que la production de gaz est élevée, souvent en fonction du choix du liant, de l'humidité, de la ventilation et de l'état du sable récupéré.
L'essentiel est que les défauts liés au sable ont généralement une cause “ systémique ”, et non une cause aléatoire – et c'est une bonne nouvelle car les systèmes peuvent être contrôlés.
Comment le choix du sable de fonderie influence la surépaisseur d'usinage
C'est au niveau des surépaisseurs d'usinage que les coûts s'accumulent insidieusement. Si le système de sablage produit des surfaces rugueuses ou des dimensions variables, il faut davantage de matière pour garantir un nettoyage optimal, ce qui augmente le temps de cycle, le coût de l'outillage et le risque de rebuts. La présence de brûlures ou d'inclusions peut également entraîner une usure imprévisible des outils et un mauvais état de surface sur les faces usinées.
Un système de sablage plus stable permet souvent un contrôle plus précis de la géométrie de fonderie et des surfaces plus propres, ce qui signifie qu'il est possible de prévoir des surépaisseurs d'usinage plus importantes tout en respectant le plan en moins de passes. Ceci est particulièrement précieux lors de l'usinage de faces d'étanchéité, d'alésages et de surfaces de référence où la régularité prime sur la qualité moyenne.“
Questions à poser à un fournisseur concernant son système de sable
Vous n’avez pas besoin de gérer vous-même le sable pour réduire les risques ; il vous suffit de poser les questions qui permettent de savoir si le système de gestion du sable est maîtrisé.
Si la finition ou la précision de votre pièce sont cruciales, il est judicieux de vous renseigner sur leurs méthodes de contrôle de la finesse du grain, de l'homogénéité du liant et des taux de recyclage. Si vous avez déjà rencontré des problèmes de brûlure, d'inclusions ou de défauts gazeux, demandez-leur quelles sont leurs solutions habituelles (et s'ils adaptent le sable et le liant à votre alliage et à la géométrie de votre pièce). Enfin, si vous cherchez à optimiser les coûts d'usinage, précisez quelles surfaces sont coulées et lesquelles seront usinées, afin d'harmoniser la stratégie de moulage et le plan de surépaisseur.
Lorsque les fournisseurs sont capables d'expliquer clairement leurs méthodes de contrôle du sable, cela se traduit généralement par une meilleure stabilité de la pièce moulée.
FAQ : Sable de moulage
De quoi est composé le sable de moulage ?
moulage au sable Le sable est généralement un sable de base (souvent de la silice ou des sables spéciaux selon les besoins) combiné à un système de liant qui permet au moule et aux noyaux de conserver leur forme pendant le coulage.
Quelle est la différence entre le moulage au sable vert et le moulage au sable résineux ?
Le sable vert, composé d'argile et d'eau comme liant, est largement utilisé pour le moulage en grande série. Les sables liés à la résine utilisent des liants chimiques et sont couramment employés pour les moules et les noyaux sans cuisson, où la résistance et la précision des détails sont essentielles.
La granulométrie du sable influe-t-elle sur l'état de surface en fonderie au sable ?
Oui. La granulométrie et sa répartition influencent fortement la texture de surface. Un sable fin produit généralement une finition plus lisse, tandis qu'un sable plus grossier augmente souvent la rugosité mais favorise l'évacuation des gaz.
Qu’est-ce qui provoque la présence d’inclusions de sable dans les pièces moulées ?
Les inclusions de sable se produisent généralement lorsque du sable s'érode ou se détache du moule ou du noyau et se retrouve piégé dans le métal. La résistance du moule, le compactage, les turbulences d'injection et l'intégrité du noyau sont autant de facteurs qui influent sur ce phénomène.
Pourquoi certaines pièces moulées présentent-elles des brûlures ou des pénétrations métalliques ?
La brûlure et la pénétration se produisent souvent lorsque le métal réagit avec la surface du moule ou s'infiltre dans la structure du sable. La réfractarité du sable, le comportement du liant, les températures locales et les points chauds ont une influence sur ce phénomène.
Le sable de fonderie peut-il être réutilisé ?
Oui, la plupart des fonderies récupèrent et réutilisent le sable. L'essentiel est de maîtriser les fines, les résidus de liant, l'humidité et les taux de récupération afin de garantir des propriétés constantes d'un lot à l'autre.
Quel est l'impact du sable sur l'usinage après le moulage au sable ?
Le sable influe sur l'état de surface, le risque de brûlures ou d'inclusions, et la stabilité dimensionnelle. Des systèmes de sablage plus propres et plus stables réduisent généralement la surépaisseur d'usinage, l'usure des outils et les retouches.
Quel est le meilleur sable de fonderie pour des tolérances serrées ?
Il n'existe pas de solution “ idéale ” universelle. La réussite en matière de tolérances serrées repose généralement sur la sélection du sable et du liant adaptés à l'alliage et à la géométrie, puis sur un contrôle constant du système afin que les variations à l'état brut de coulée restent prévisibles.
Conclusion
Le sable de fonderie n'est pas un simple matériau de fonderie ; c'est un facteur déterminant de la régularité des pièces moulées. La granulométrie, la perméabilité, la résistance, le contrôle du liant et la stabilité du sable recyclé influent tous sur l'état de surface, le risque de défauts et la prévisibilité de l'usinage ultérieur. Un système de sable bien maîtrisé permet d'obtenir des pièces moulées plus propres, des matériaux plus homogènes, moins d'imprévus lors de l'usinage CNC et un meilleur rapport coût-efficacité.
Si votre pièce est sensible aux tolérances ou à la finition, il est judicieux de considérer le système de sablage comme faisant partie intégrante du plan de fabrication, et non comme une simple réflexion après coup, car l'usinage le plus facile est celui qui commence par une pièce moulée stable et sans défauts.
