En observant un moteur, on constate qu'il est composé de plusieurs pièces complexes fonctionnant de concert. Le collecteur d'échappement est l'un des éléments les plus importants, bien qu'il soit souvent négligé. D'apparence simple, il influe considérablement sur les performances du moteur, sa consommation de carburant et la puissance de ses émissions.
En tant qu'ingénieur automobile, acheteur OEM ou marque de pièces de rechange, il est essentiel de comprendre le fonctionnement des collecteurs d'échappement. Leur conception, les matériaux utilisés et le système de production influencent directement leurs performances, leur durabilité et leur coût.
Vous découvrirez toutes les étapes, étape par étape, dans ce guide, de manière simple et compréhensible.
Qu'est-ce qu'un collecteur d'échappement ?
Le collecteur d'échappement est une pièce métallique du moteur. Sa fonction principale est de recevoir les gaz d'échappement de chaque cylindre et de les rassembler en un seul tuyau.
Imaginez un système de circulation. Tous les cylindres produisent des gaz d'échappement et le collecteur fonctionne comme une autoroute qui collecte tous ces gaz et les évacue de manière régulière.
Le collecteur d'échappement est généralement fixé à la culasse par un boulon. Il est directement relié au système d'échappement, qui comprend notamment le catalyseur et le silencieux.
Collecteur d'échappement vs collecteur d'échappement
Vous avez peut-être déjà entendu parler de “ collecteurs d'échappement ”. Il s'agit d'un type de collecteur d'échappement offrant de meilleures performances.
- Collecteurs standard : Soucieux de rentabilité et de durabilité à long terme.
- En-têtes : Travaillez sur le débit d'air et la puissance du moteur maximum.
À quoi sert un collecteur d'échappement ?
La Le collecteur d'échappement est un multiprocesseur. Elle remplit plusieurs fonctions importantes :
- Collecter les gaz d'échappement : Collecte les gaz de plusieurs bouteilles.
- Dirige le flux de gaz : Il s'agit d'un chemin sûr par lequel les gaz provenant du pot catalytique sont dirigés.
- Améliore l'efficacité du moteur : La résistance (contre-pression) est réduite, permettant ainsi au moteur de mieux respirer.
- Contribue à la réduction des émissions : Cela permettra de s'assurer que les gaz atteignent le convertisseur catalytique le plus tôt possible.
- Supporte la suralimentation par turbocompresseur : IIl est utilisé dans les moteurs turbo pour faire tourner la turbine du turbocompresseur.
Type de collecteur d'échappement
Les collecteurs d'échappement ne sont pas construits de la même manière. Le type choisi dépendra de l'usage prévu du véhicule, de la configuration du moteur et des objectifs de performance du constructeur.

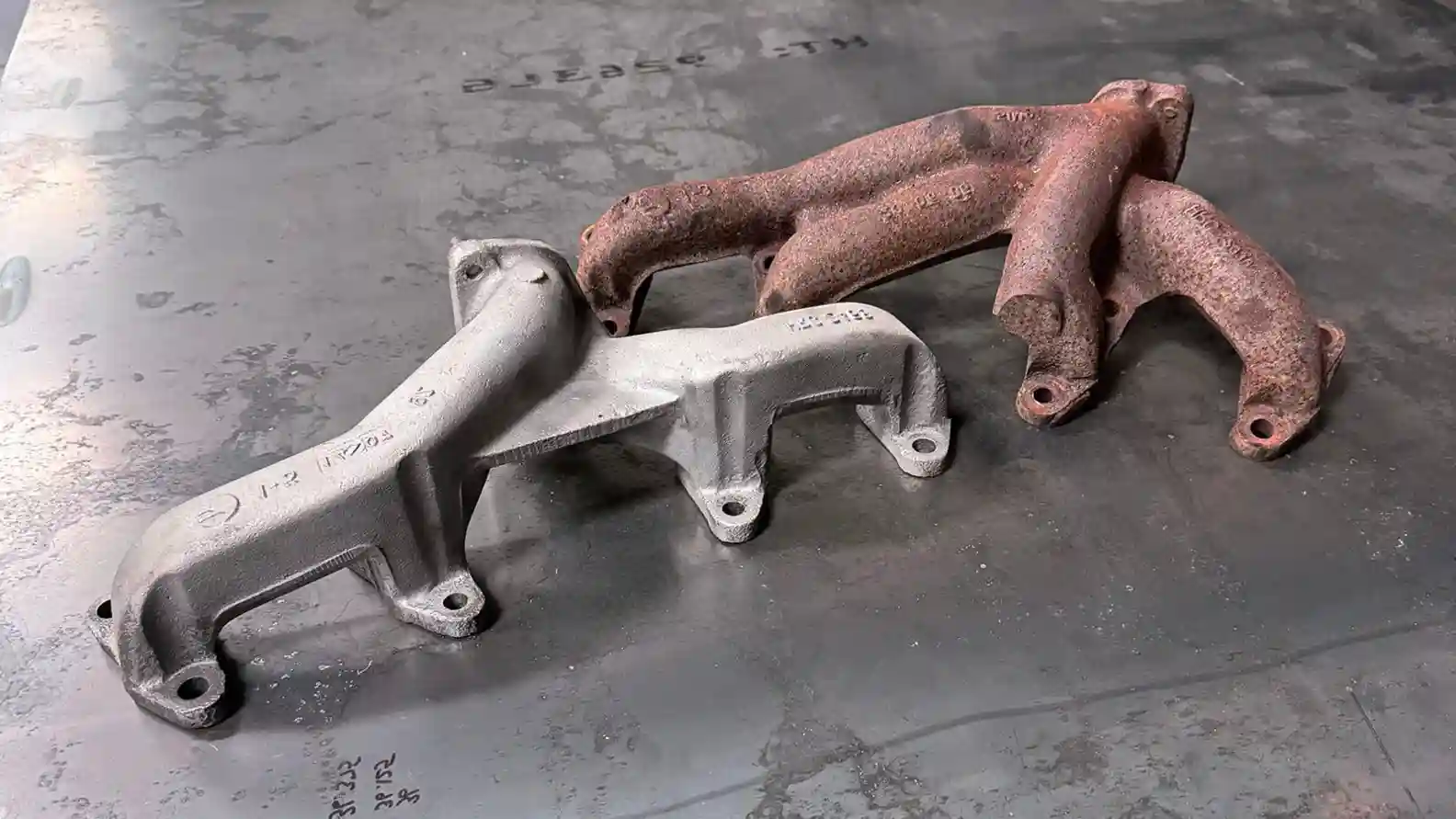

Casting Collecteurs d'échappement
C'est la norme dans l'industrie automobile pour la plupart des voitures particulières. Elles présentent moins de points de défaillance (comme les fissures de soudure) car elles sont fabriquées d'une seule pièce.
- Matériel: Il s'agit principalement de fonte, qu'elle soit à haute résistance ou ductile.
- Avantages: Très robuste, pouvant être produit en grande quantité et captant très bien le bruit du moteur.
- Idéal pour : Véhicules de tourisme produits en série, SUV et voitures de tous les jours, dans la catégorie où la priorité principale est la fiabilité.

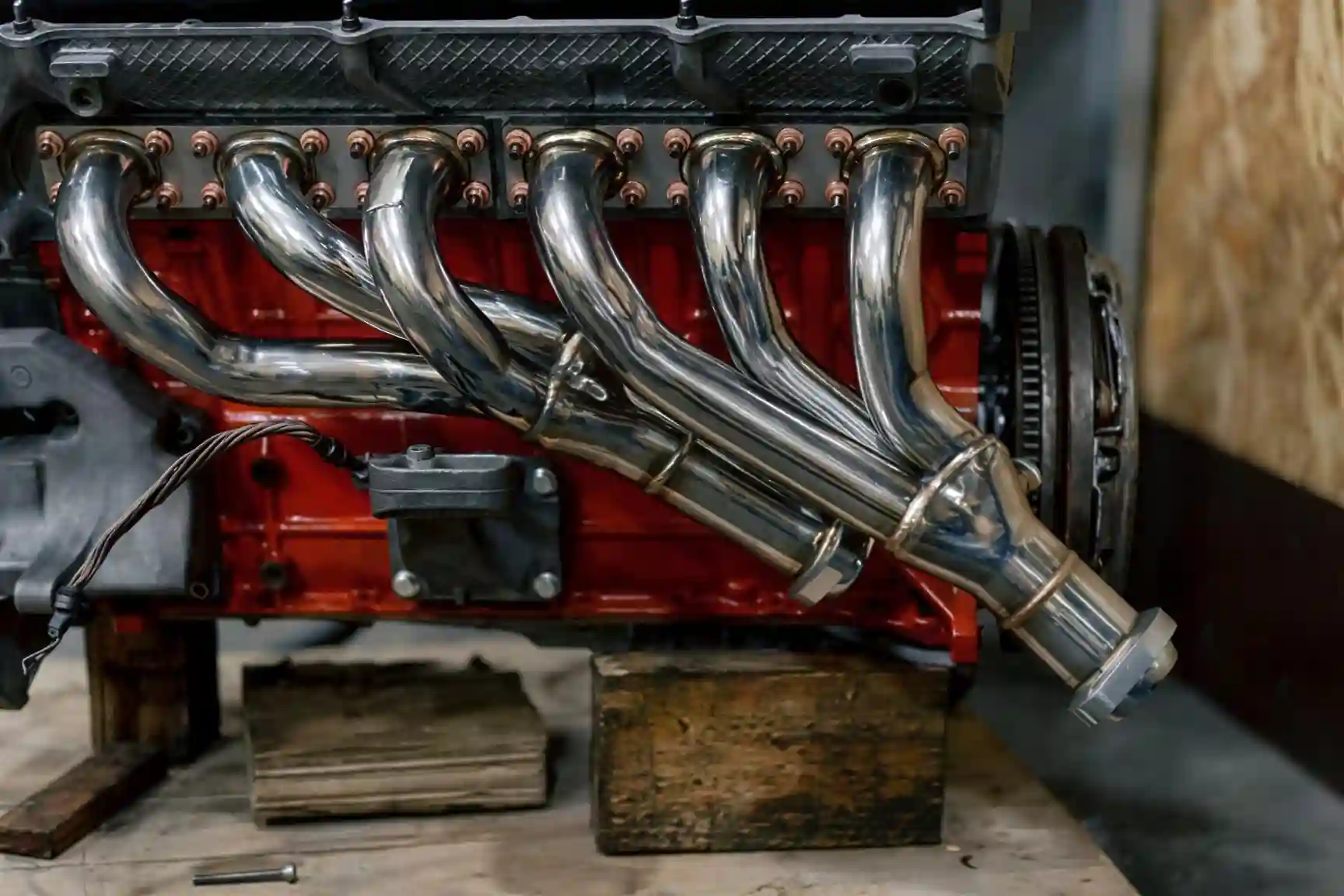

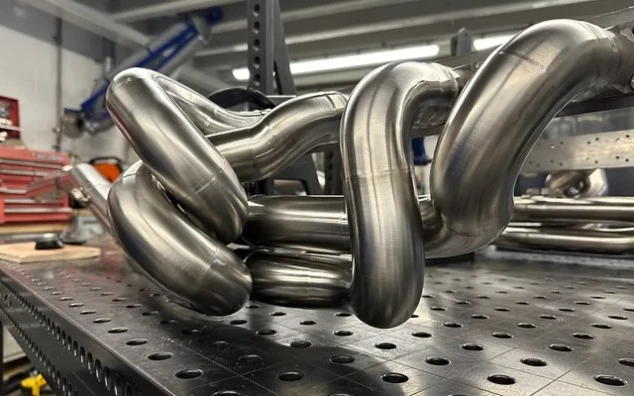

Collecteurs tubulaires (collecteurs d'échappement)
Ces systèmes utilisent un seul tuyau par cylindre afin d'éviter les interférences des gaz. Les collecteurs d'échappement éliminent les risques d'obstruction par les pulsations à la sortie en isolant ces pulsations.
- Matériel: Généralement en acier inoxydable (grade 304 ou 409) ou en acier doux.
- Avantages: La perte de poids est immense et l'ouverture des voies respiratoires est énorme, ce qui libère la puissance latente.
- Idéal pour : Voitures de sport, utilisation en compétition et améliorations de performances haut de gamme.
Tube court vs tube long
- Short Tube (Shorties) : Ce petit collecteur se fixe en remplacement du collecteur d'origine. Il offre un gain de puissance moyen et son installation est grandement facilitée, même dans un compartiment moteur exigu.
- Tube long : Ces collecteurs d'échappement sont dotés de tubes principaux nettement plus longs, qui se rejoignent encore plus bas sur le canal d'échappement. Leur principal avantage réside dans le gain de puissance maximal qu'ils procurent en générant un effet de balayage, qui évacue les gaz d'échappement des cylindres, même s'ils nécessitent un espace beaucoup plus important.
Principes de conception des collecteurs d'échappement
La conception d'un collecteur d'admission adapté aux limites physiques du compartiment moteur et aux lois de la physique nécessite un travail d'ingénierie important.
- Optimiser le flux de gaz : Les ingénieurs utilisent des surfaces internes lisses et des courbes réalisées par mandrin pour éliminer les turbulences. Ceci afin de garantir que le gaz conserve une vitesse élevée et n'entre pas en contact avec des parois abruptes.
- Réduire la contre-pression : Une contre-pression élevée dans le moteur rend l'extraction de l'air plus difficile, ce qui entraîne une consommation d'énergie accrue. Une conception optimisée réduit cette résistance, permettant ainsi au moteur de générer une puissance utile supérieure.
- Gérer la chaleur : Les gaz d'échappement peuvent atteindre plus de 800 °C. Le collecteur doit être conçu pour pouvoir se dilater et se contracter lors de ces processus thermiques extrêmes sans que les brides de fixation ne se plient ou ne se fissurent.
- Garantir la durabilité : En plus de résister à la chaleur, le collecteur doit pouvoir supporter les vibrations continues du moteur et la pression des pulsations d'échappement, tout en restant étanche.
Facteurs clés de conception
- Longueur du coureur : Les longueurs optimisées contribuent à aligner les pulsations d'échappement afin d'améliorer les performances dans une certaine plage de régimes moteur.
- Diamètre: Un tuyau de grand diamètre peut contenir un plus grand volume, tandis qu'un diamètre plus petit maintient une vitesse de gaz élevée ; cet équilibre est important pour le couple.
- Forme: Seules des courbes douces et harmonieuses permettront d'obtenir un flux continu.
Matériaux utilisés dans les collecteurs d'échappement
Le choix du matériau détermine la durée de vie de la pièce et sa capacité à empêcher l'exposition du reste du moteur à une forte chaleur.
| Matériel | Avantages | Les inconvénients |
| Fonte | Extrêmement résistant, économique et capable de supporter les cycles de chaleur. | Clumsy a tendance à s'imprégner de chaleur (à se réchauffer longtemps). |
| Acier inoxydable | Très résistant à la corrosion, léger et d'aspect haut de gamme. | Les matériaux plus coûteux peuvent se fissurer en cas de mauvaises soudures. |
| Inconel (alliage) | Sa résistance supérieure à la chaleur n'est pas altérée par des températures extrêmes. | Très coûteux, généralement au même prix qu'une Formule 1 ou une supercar. |
Revêtements : Les revêtements céramiques sont largement utilisés par les ingénieurs pour retenir la chaleur à l'intérieur des tuyaux. Ils maintiennent le compartiment moteur à basse température et les gaz d'échappement à haute température, ce qui accélère leur écoulement.
Différences entre les véhicules
Voitures particulières
Ces moteurs sont conçus pour être compacts et adaptés aux petits compartiments moteur. Afin de préserver le silence dans l'habitacle, les ingénieurs privilégient la réduction du bruit, des vibrations et des secousses (NVH). Pour ce faire, des parois épaisses en fonte sont fréquemment utilisées afin d'atténuer le bruit de la combustion interne.
Véhicules commerciaux
Conçus pour les camions et les autobus qui circulent 24 heures sur 24, ces châssis sont fabriqués en fer épais et robuste, conçu pour résister à la chaleur intense et constante générée par le transport de charges lourdes, sans se déformer ni perdre leur intégrité structurelle sur des centaines de milliers de kilomètres.
Véhicules performants
Ces systèmes privilégient les configurations de tuyaux d'échappement dont tous les conduits sont de longueur identique. Ceci permet d'éviter la collision des pulsations d'échappement, un résultat obtenu grâce à l'utilisation d'acier inoxydable léger, contribuant ainsi à améliorer le rapport poids/puissance du véhicule et la réactivité de l'accélérateur.
Moteurs turbocompressés
Le collecteur d'admission supportant le poids du turbocompresseur, celui-ci est construit avec des brides de fixation renforcées. Ces brides sont conçues pour résister aux pressions de suralimentation afin que les gaz à haute vitesse puissent entraîner la rotation de la turbine du turbocompresseur.
Moteurs industriels
Ils sont installés dans de grands groupes électrogènes ou pompes à eau et se caractérisent par leur stabilité en régime stationnaire. Leur conception simplifiée facilite la maintenance sur site et ils sont construits pour fonctionner au même régime pendant plusieurs milliers d'heures sans contrainte.
Processus de fabrication des collecteurs d'échappement
Le choix du procédé de fabrication dépend de la priorité accordée aux économies de volume importantes ou à un flux d'air haute performance.
Procédé de fonderie (production OEM)
C'est la méthode la plus efficace pour produire des milliers de pièces de conception identique et de grande durabilité.
- Création du moule : Le motif de précision est réalisé et l'espace négatif est créé dans du sable vert spécifique ou du sable lié à la résine capable de supporter le poids du métal en fusion.
- Verser : Le fer en fusion chauffé ou des alliages spéciaux sont coulés dans les moules à des températures supérieures à 1500 °C. Ce procédé permet de créer des formes creuses internes complexes, difficiles à souder.
- Refroidissement et évacuation de l'humidité : Dès que le métal s'est solidifié, il est secoué (démoulage) et la pièce brute est rincée pour éliminer toute bavure ou tout excès de métal.
- Usinage de précision : L'usinage précis est obtenu grâce à machines CNC à grande vitesse pour aplanir les brides de fixation. Ceci assure une étanchéité parfaite entre le bloc moteur et les gaz d'échappement, évitant ainsi les fuites nocives.
Processus de fabrication (après-vente)
Une méthode encore plus laborieuse de production de collecteurs tubulaires à haut débit.
- Cintrage par mandrin : Les cintreuses manuelles CNC servent à cintrer les tubes en acier inoxydable. Le cintrage est réalisé en insérant un mandrin rigide dans le tube afin de garantir que celui-ci conserve sa forme cintrée et ne se plie pas.
- Soudage et assemblage : Les techniciens utilisent le soudage TIG (Tungsten Inert Gas) pour obtenir une soudure propre et résistante. Ils procèdent généralement à un rinçage à l'argon des tuyaux afin que l'intérieur de la soudure soit aussi lisse que l'extérieur.
- Finition: Le collecteur est ébavuré pour éliminer les aspérités internes. Il est ensuite poli esthétiquement ou recouvert d'un revêtement céramique offrant une protection thermique efficace contre la chaleur et préservant ainsi les autres pièces du moteur.
Facteurs de performance et défis d'ingénierie
La thermodynamique et la dynamique des fluides sont un art très subtil pour perfectionner un collecteur.
- Dilatation thermique et contraintes : Les métaux se dilatent sous l'effet de la chaleur. Lorsqu'un collecteur est serré à fond, les contraintes internes peuvent provoquer sa rupture. Les ingénieurs utilisent des collecteurs à emboîtement ou des joints de dilatation spéciaux pour permettre cette dilatation en toute sécurité.
- Équilibre de la contre-pression : Une contre-pression trop faible prive le moteur du couple nécessaire à bas régime, faute de vitesse d'écoulement adéquate. À l'inverse, une contre-pression trop élevée provoque des ratés à haut régime. L'optimisation du diamètre du tuyau est donc essentielle pour trouver le point de fonctionnement optimal.
- Normes d'émission (feux éteints) : Le catalyseur doit atteindre rapidement sa température de fonctionnement afin de respecter les normes Euro 6 ou EPA. Les collecteurs d'échappement modernes sont généralement isolés ou agencés de manière à contenir la chaleur des gaz jusqu'aux dispositifs de dépollution.
Pièces d'origine vs. pièces de rechange
- OEM (équipement d'origine) : Ces modèles sont conçus par les constructeurs automobiles. Leurs priorités sont une fiabilité à 10 ans, le respect des normes antipollution strictes et un habitacle silencieux.
- Marché secondaire : Ces modèles sont conçus pour impressionner les passionnés. L'accent est mis sur la mise au point, c'est-à-dire sur la sonorité du moteur (son grondement), la réduction du poids et l'obtention de la puissance maximale.
Comment choisir le bon collecteur d'échappement
Voici la liste de contrôle à utiliser par un acheteur ou un ingénieur :
- Définir l'application : Est-ce un moteur pour une utilisation quotidienne ou pour la compétition ?
- Sélectionnez le matériau : Choisissez la fonte pour économiser et obtenir une longue durée de vie, ou l'acier inoxydable pour de bonnes performances.
- Évaluer la conception : Évaluer le rendement du flux pour qu'il soit égal à la puissance du moteur.
- Vérifier le fournisseur : Vérifiez les certifications telles que ISO ou IATF 16949.
Tendances futures 2026
Le secteur évolue au fil des années jusqu'en 2026 :
- Allègement : Pour économiser du carburant, on utilise des alliages plus fins et plus résistants.
- Systèmes intégrés : Fusion du collecteur et du turbocompresseur en une seule unité.
- Impact hybride : Concevoir des collecteurs qui restent efficaces même lorsque le moteur n'est activé et désactivé que régulièrement.
Conclusion
Vous comprenez désormais parfaitement le fonctionnement des collecteurs d'échappement, leurs principes de conception, les matériaux utilisés et leur processus de fabrication. Grâce à ces connaissances, vous serez en mesure de prendre de meilleures décisions, que ce soit pour la conception de moteurs, la recherche de composants de qualité ou la création de pièces de rechange. La compréhension des différences entre la fonte, l'acier inoxydable et les alliages haute performance, ainsi que des exigences des constructeurs automobiles et du marché de la rechange, vous permettra de sélectionner la solution la plus adaptée à votre projet.
Nous sommes HDC Manufacturing, un fabricant de pièces moulées sur mesure dans les collecteurs d'échappement, Nous proposons des solutions performantes aux équipementiers, aux marques de pièces de rechange et aux acheteurs industriels. Nous développons actuellement… meilleures méthodes de casting grâce à un usinage de précision et un contrôle qualité rigoureux, nous vous fournissons des pièces qui correspondent exactement à vos besoins.
Appelez-nous Contactez-nous dès maintenant pour nous faire part de vos besoins et collaborer avec un fabricant fiable qui vous garantira performance, durabilité et efficacité pour vos projets automobiles.
FAQ
Quelle est la principale différence entre un collecteur d'échappement et des collecteurs d'échappement ?
Un collecteur standard est une pièce unique et lourde en fonte, assemblée pour durer longtemps à faible coût, mais les collecteurs d'échappement sont des tubes à parois minces, un tube à la fois, conçus pour permettre un débit d'air maximal et fournir une puissance maximale au moteur.
Un collecteur d'échappement fissuré peut-il affecter ma consommation de carburant ?
Oui, car en cas de fuite, l'air extérieur atteindra la sonde à oxygène, qui sera trompée et croira que le mélange est pauvre, ce qui entraînera une injection de carburant plus importante et donc une consommation de carburant très élevée.
Pourquoi certains collecteurs d'échappement font-ils un bruit de cliquetis lorsque le moteur est froid ?
Lorsque le métal est froid, une fissure ou une bride déformée s'ouvre, laissant s'échapper du gaz à haute pression avec un cliquetis ; puis, lorsque le moteur se réchauffe, le métal reprend sa forme initiale, bouchant temporairement la fuite.
Quel est le meilleur matériau pour un collecteur d'échappement turbocompressé ?
L'Inconel ou l'acier inoxydable 321 seraient le meilleur choix pour les courses de haute performance où la chaleur extrême est impliquée, tandis que la fonte ductile SiMo serait le choix préféré pour une fiabilité industrielle robuste et un faible coût.
Vaut-il mieux réparer ou remplacer un collecteur qui fuit ?
La seule réparation vraiment efficace est souvent le remplacement, car la fonte est très difficile à souder efficacement et les cycles thermiques du moteur finissent invariablement par fissurer à nouveau la soudure de réparation.
